ParaSound深海浅地层剖面仪的安装与建议
2023-08-10
近期，海鹰加科技术团队和Teledyne Reson工程师对一款深海参量阵浅地层剖面仪——Teledyne RESON ParaSound P70进行了售后安装和记录，希望以此案例为广大设备用户提供一些参考和建议，以确保能充分利用该类型设备的功能和性能，更好地协助海洋地质勘察作业。
图：技术服务现场

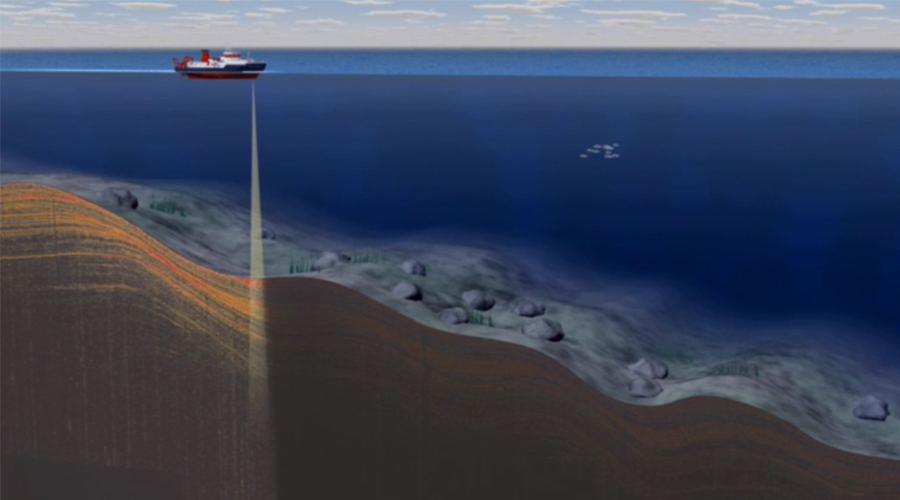

相较于传统的浅地层剖面仪（简称SBP），参量阵SBP能大幅度降低换能器尺寸需求，同时实现高角分辨率。参量阵SBP取消了波束图中常规的换能器旁瓣，提供显著、优质和无失真的沉积物记录。甚至在深海环境中，不必进行危险的深拖操作，也可以实现高分辨率沉积物记录。Teledyne RESON ParaSound系列是全海域参量阵浅地层剖面仪。该设备因4.5° 的波束宽，15 cm的垂直采样，尤其是智能准等距 (QED)多ping等创新功能, 能提供独特的数据分辨率和数据密度，以独一无二的清晰度揭开海底结构，其沉积物穿透超过200 m。ParaSound不仅能对浅地层进行分析，且能运用独特的双数字化技术(DDT)，直接感测到深海海底上方微弱的气泡回波，可用于精确搜索和定位气体水合物。
在装船过程中，采取适当的措施和遵循正确的操作程序是非常重要的，以确保充分利用浅地层剖面仪的功能和性能。以下是ParaSound P70的装船情况以及遇到的问题和解决方案。
一、
换能器消声板的检查
到达船厂后，技术团队第一时间对P70换能器的消声板进行了检查，发现之前固定安装的消声板出现了脱落情况，西卡胶和漆面无法完全吸附和固定。
协商解决方案如下：船厂对P70换能器安装外壳的漆面进行打磨，全面清理并固定消声板固定面，并采用压力固定的方式进一步提高西卡胶的强度。消声板在经过一晚上的固定后成功贴合漆面。

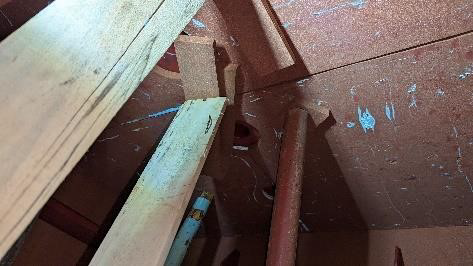

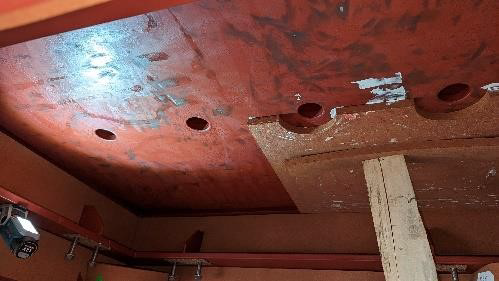

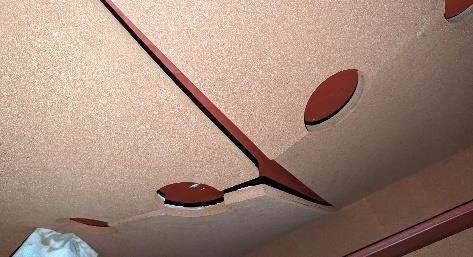

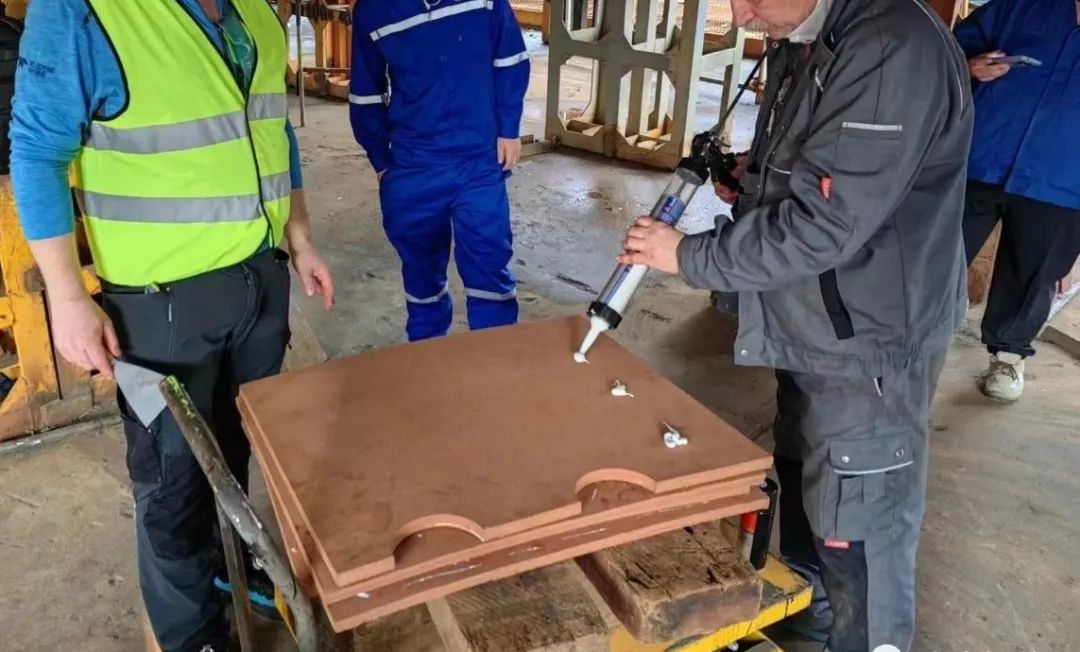

图：消声板脱落修复
二、
声呐室的检查
之后，技术团队对声呐室进行了检查。声呐室内问题如下：1）其他声呐的线缆占据了P70电子柜周围空间，无法打开电子柜进行检查；2）从P70出线口到电子柜，没有设计布线支架，且因出线口上方安装了其他声呐电子柜，走线时需要避开以避免电磁干扰；3）声呐室内，P70的出线管均没有安装泄压阀和密封件，需要进行优化。

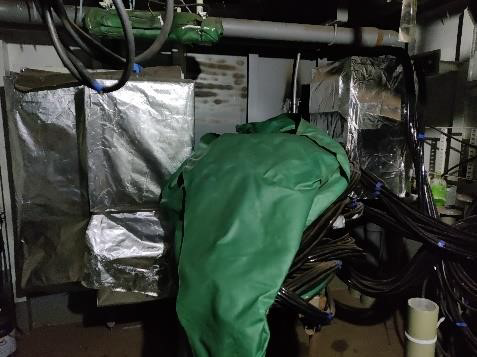

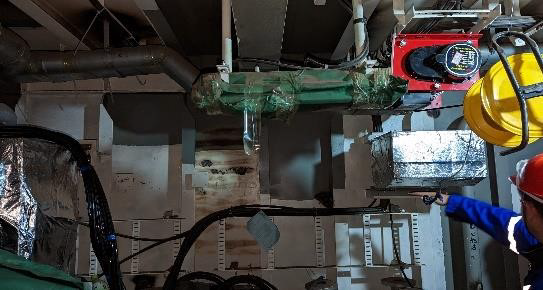

图：声呐室情况

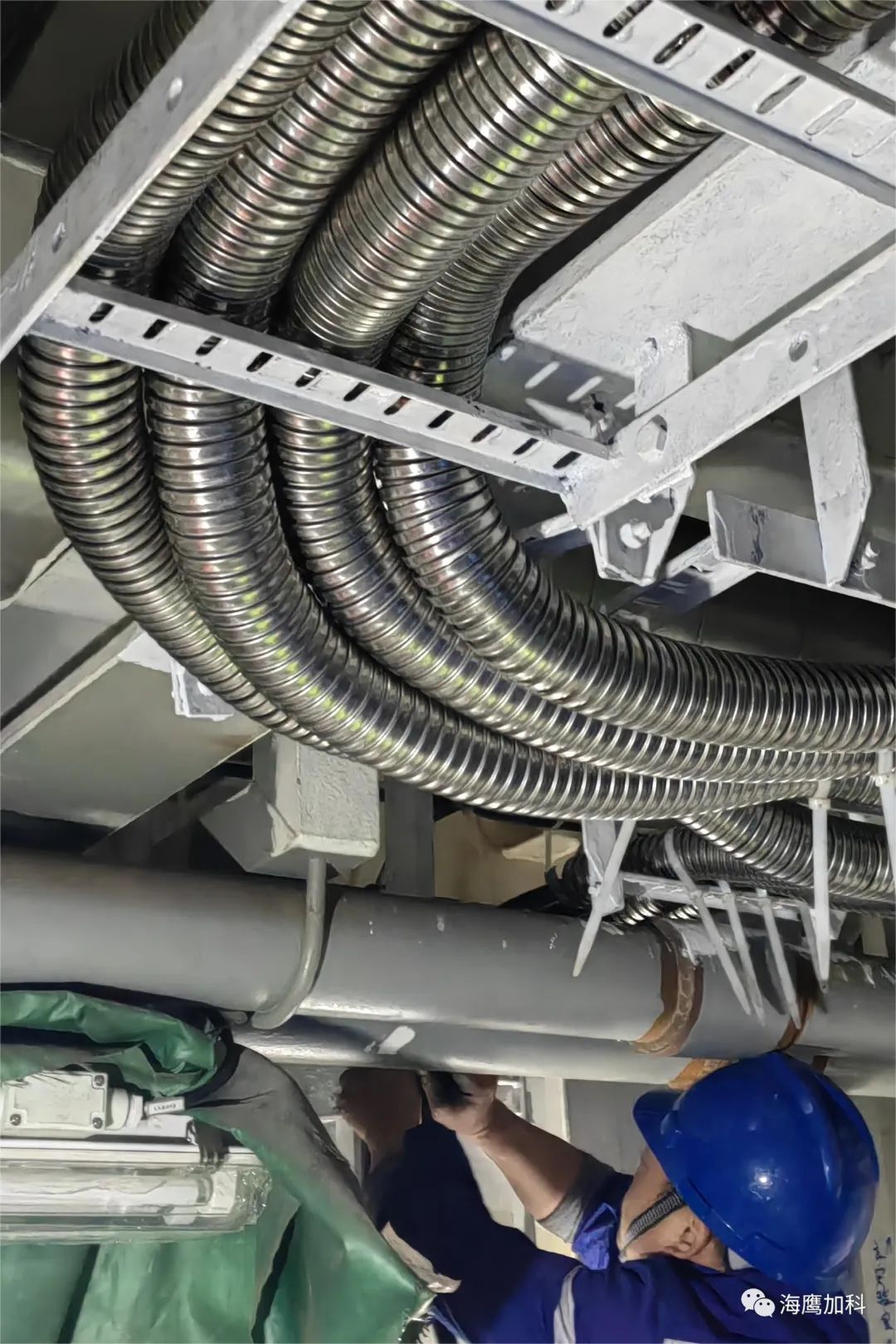

协商解决方案如下：船厂将重新为P70换能器线缆焊接全新的布线支架，绕开其他声呐电子柜，从声呐室顶部单独走线到P70电子柜，最大程度的远离其他声呐电子柜，并全程采用金属软管进行保护和屏蔽信号；针对安装密封件和泄压阀的优化，船厂提出将使用Roxtec填料函对声呐室内所有出线管进行后封装。

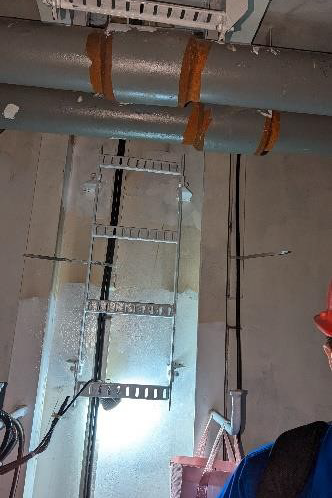

图：声呐室内安装布线支架
三、
换能器的安装与接线
声呐室内部在准备期间，同步对船底换能器安装做准备。将声呐室内的换能器线缆接入P70电子柜，并正式进行内部接线。

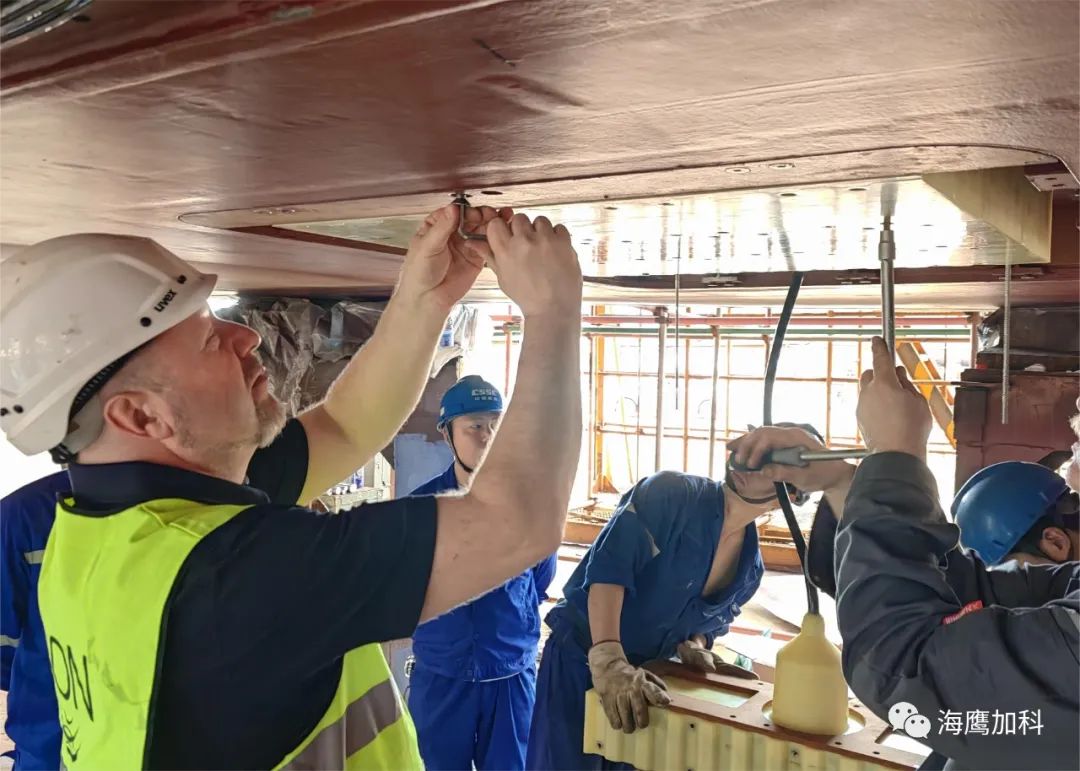

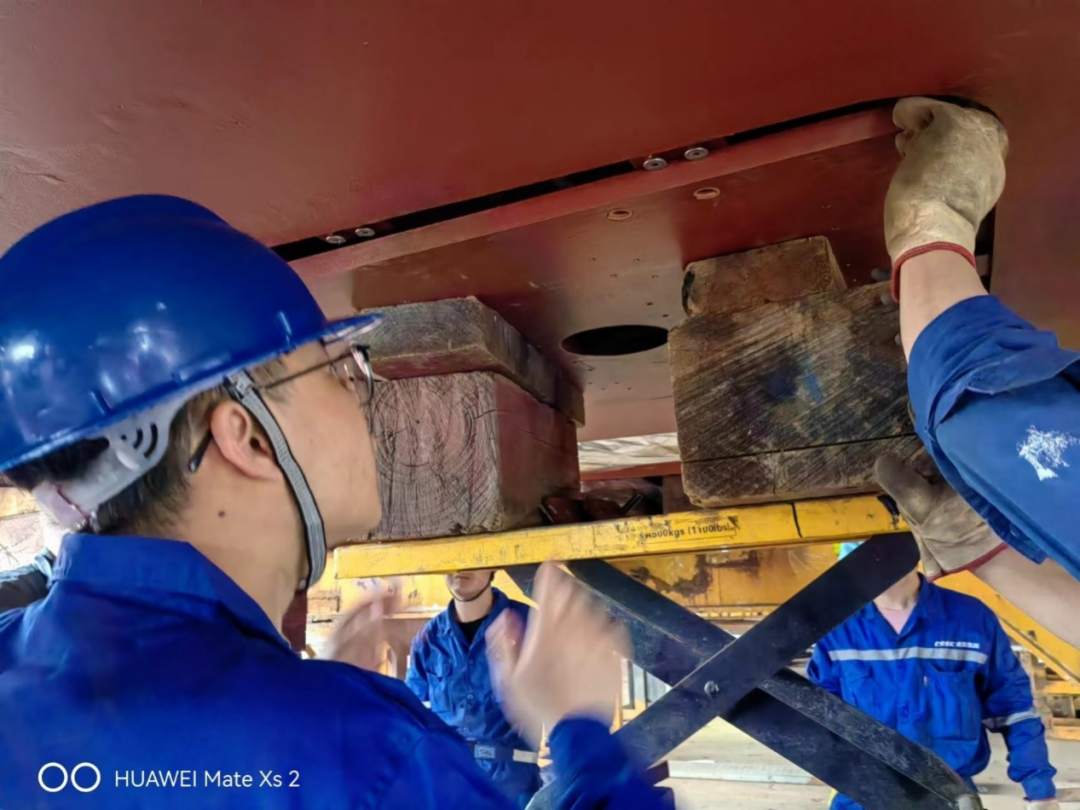

图：使用升降台将换能器底板抬升到固定位置

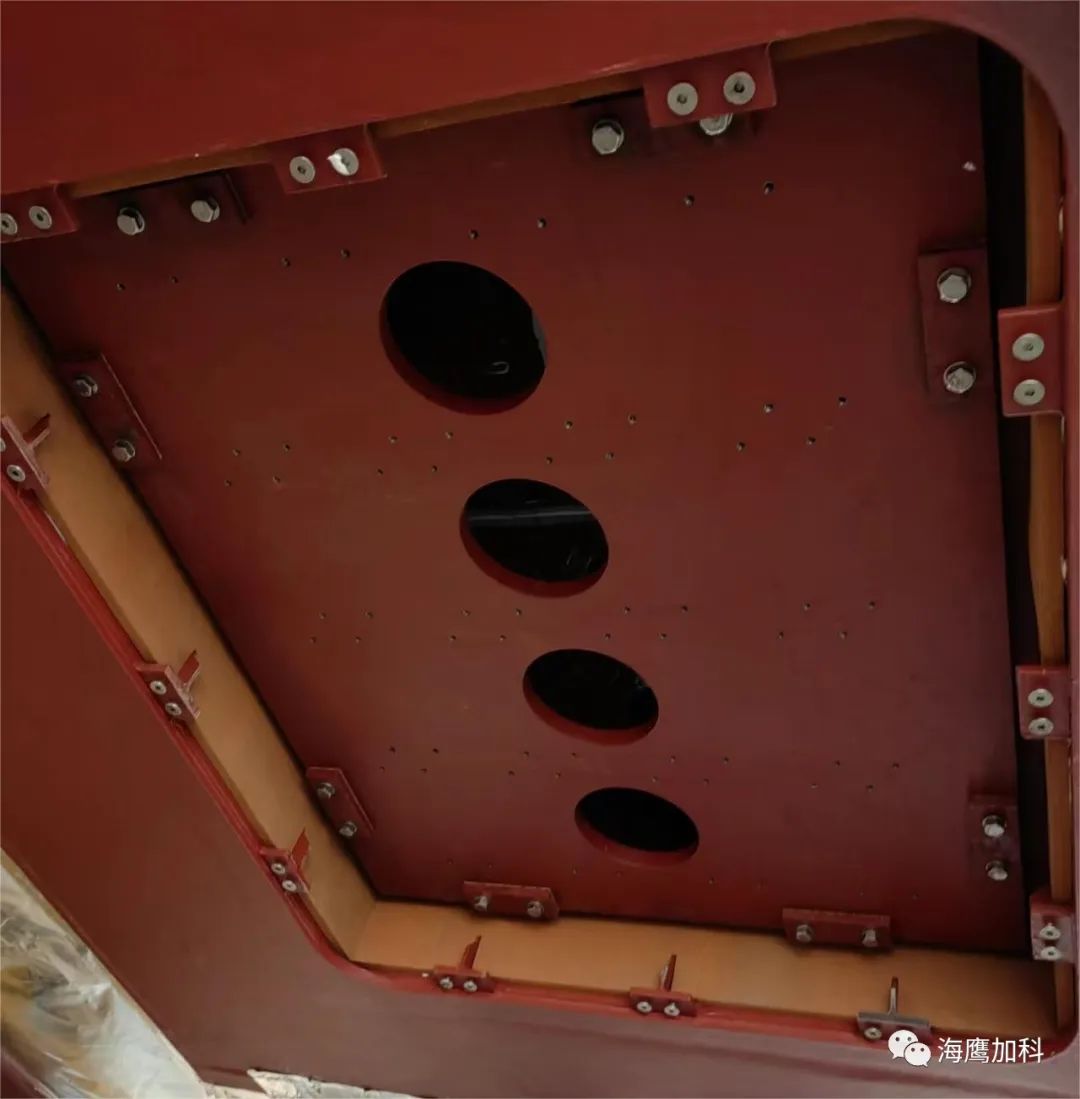

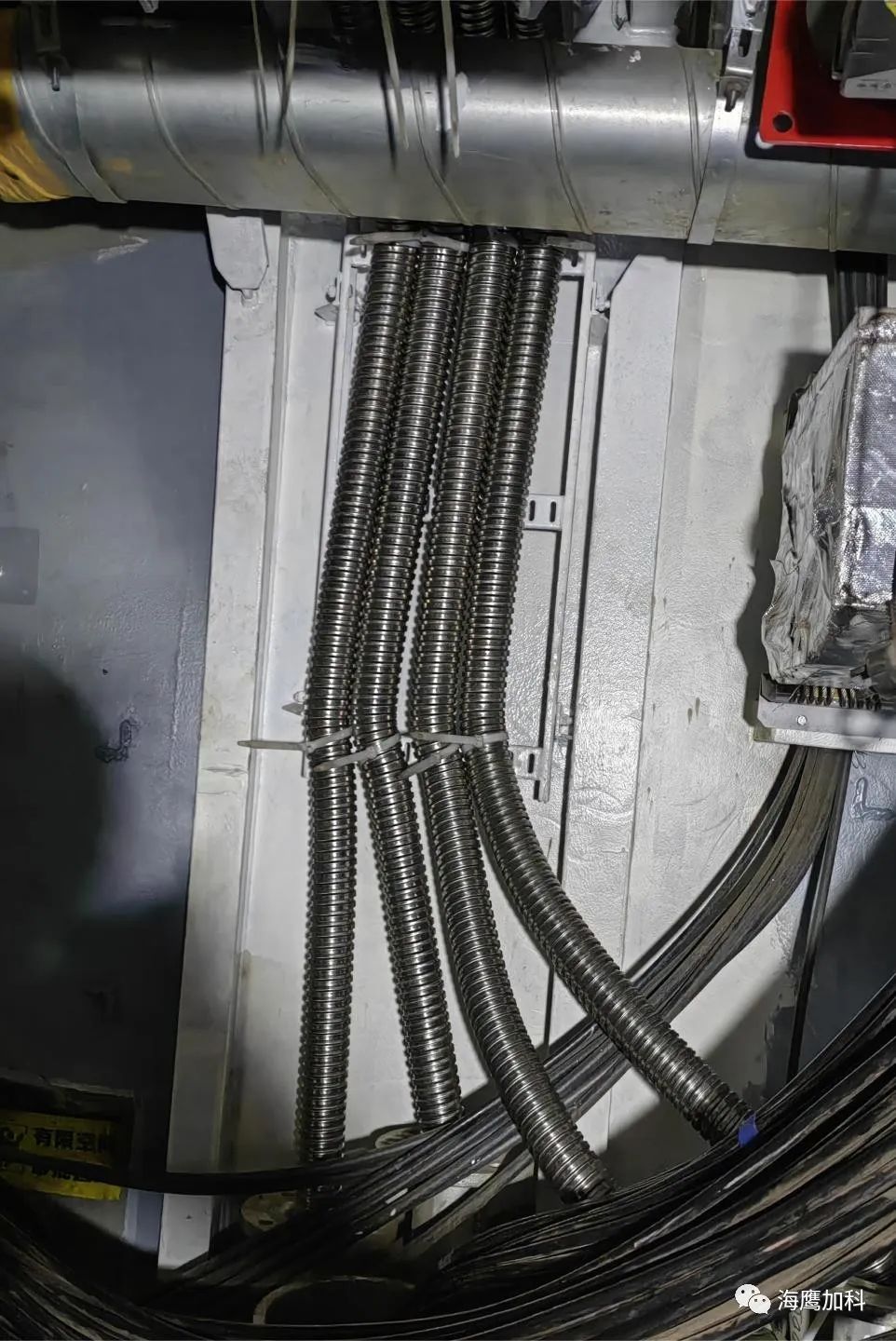

图：换能器安装底板固定完成，线缆通到声呐室

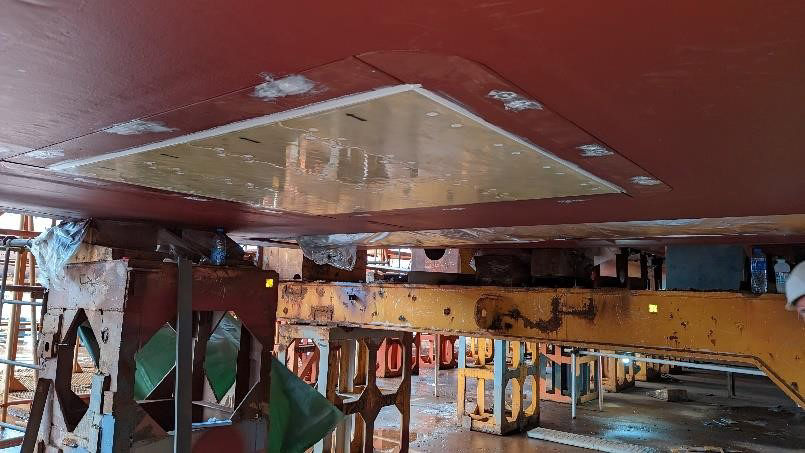

图：换能器安装完毕，缝隙处用西卡胶进行处理抹平

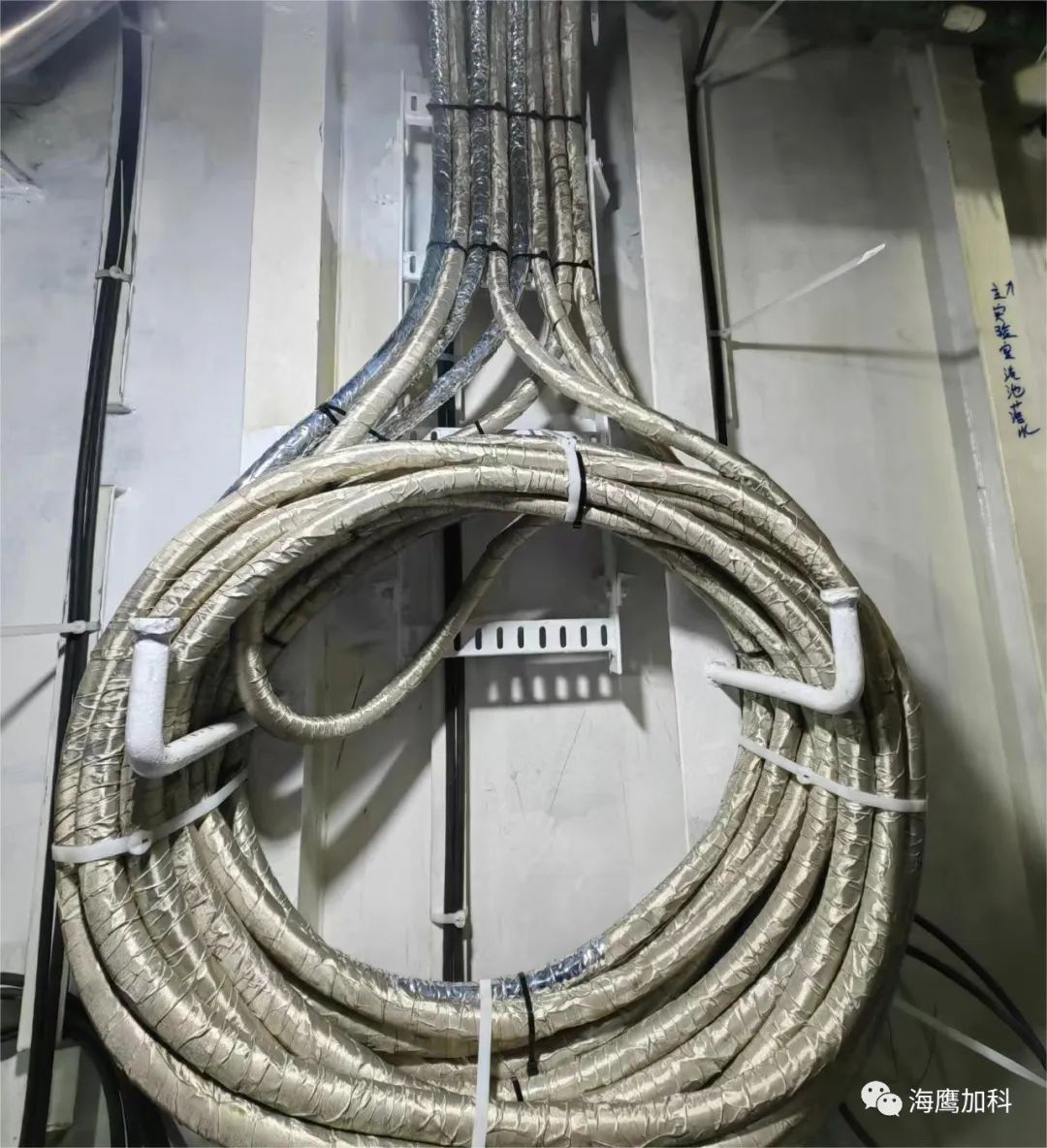

图：对P70换能器线缆多出来的部分盘起，固定在电子柜侧面，用屏蔽胶带进行保护

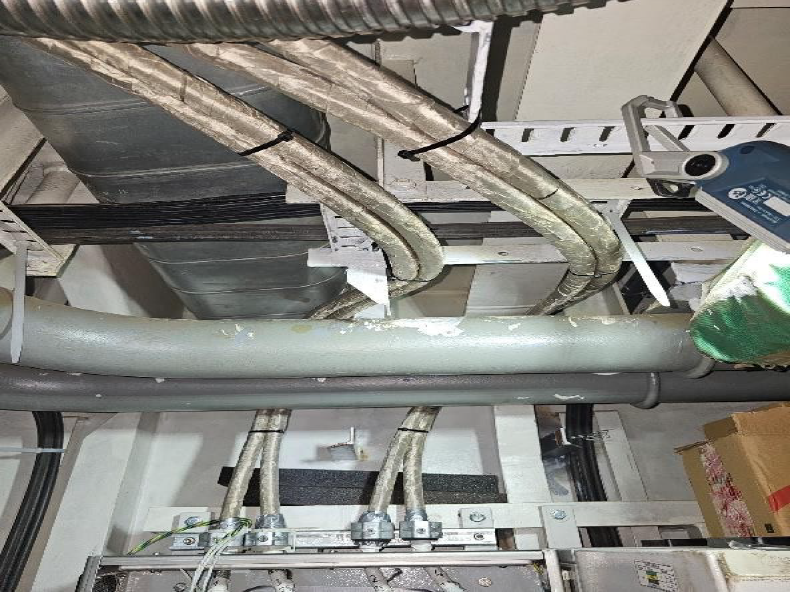

图：P70换能器线缆从顶部穿入电子柜

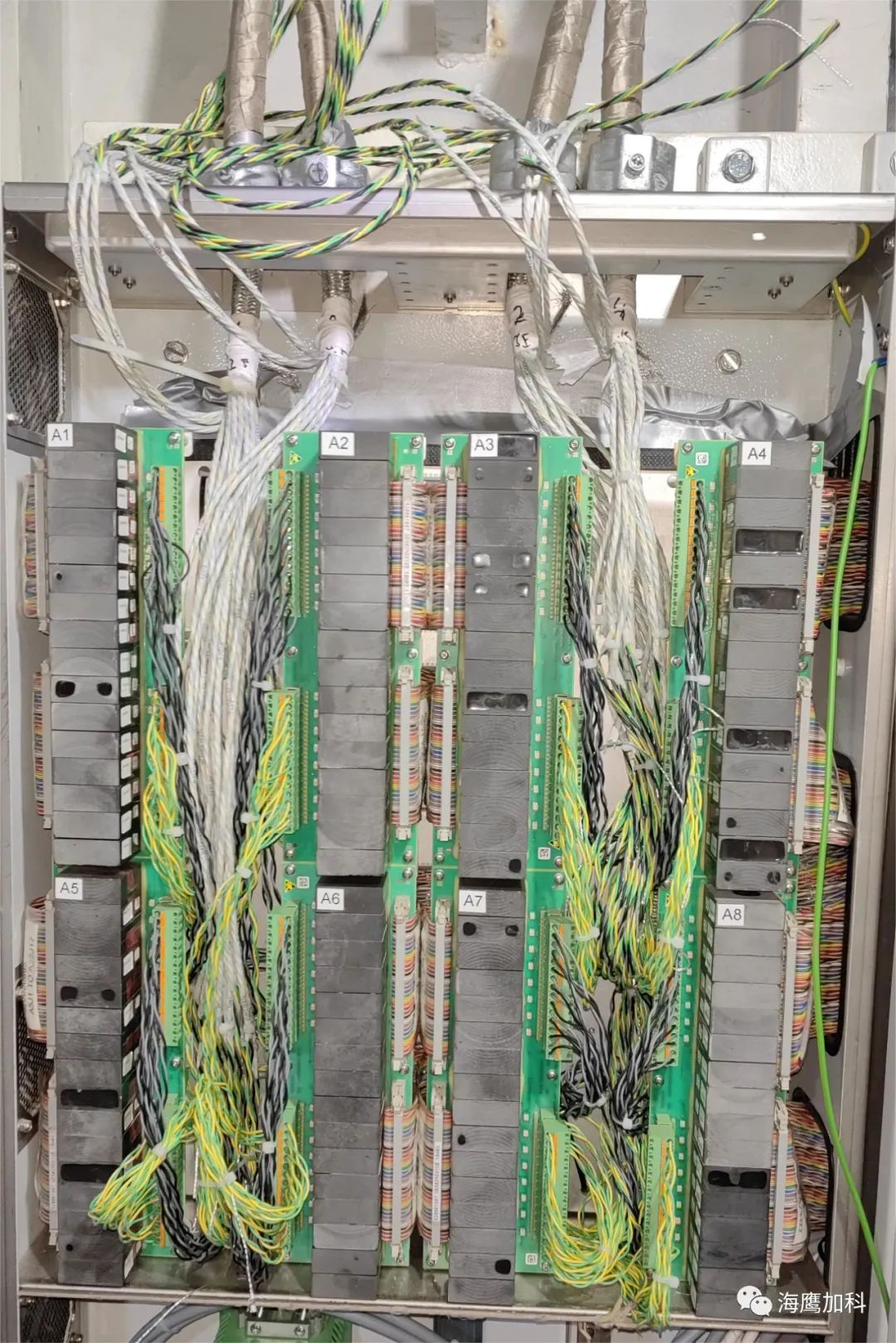

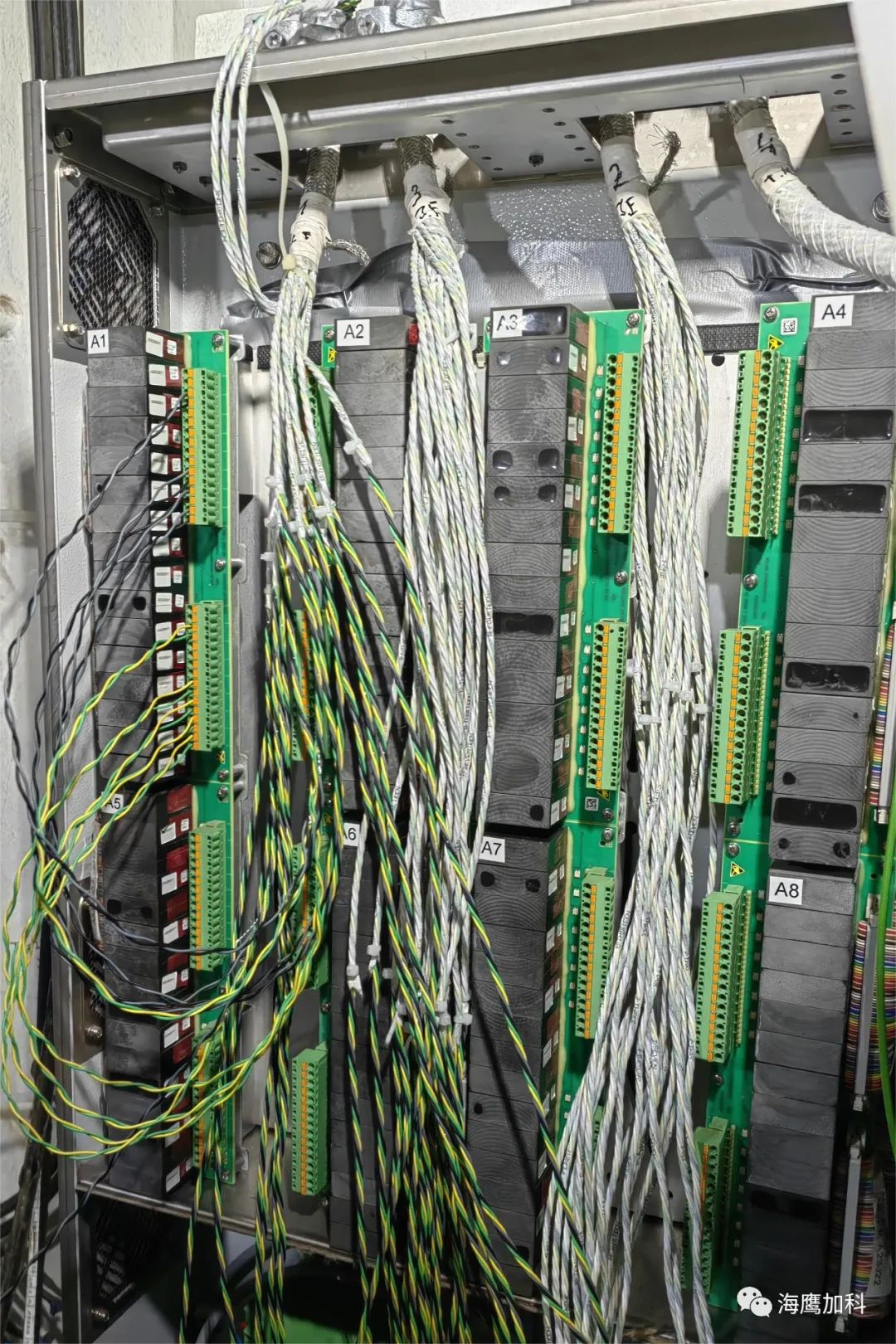

图：P70换能器内部接线

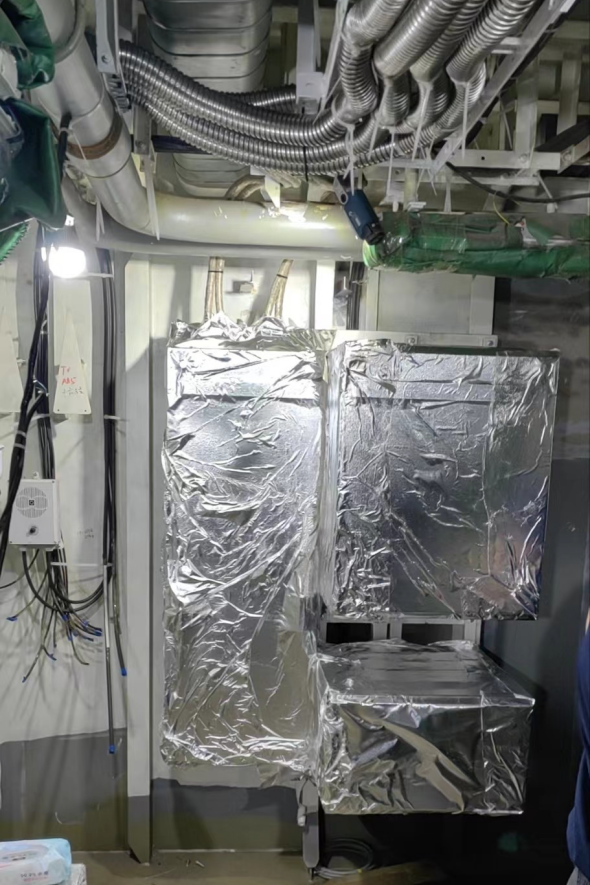

图：对P70电子柜进行保护（左），清点下次海试所需的货物并编号（右）
四、
光纤布线的建议和要求
关于光纤布线，RESON厂家提出以下建议和要求：
1. 保护好铠装光纤缆线两端的跳线部分（为非铠装部分，不可承受拉力，容易折断）；
2. 在声呐室内，光纤需要布到P70电子柜底部（因为光纤要从P70电子柜底部进入）；
3. 50m的光纤线缆，应该留有富余，请在操作室端预留一定长度光纤长度用于接入网络交换机。

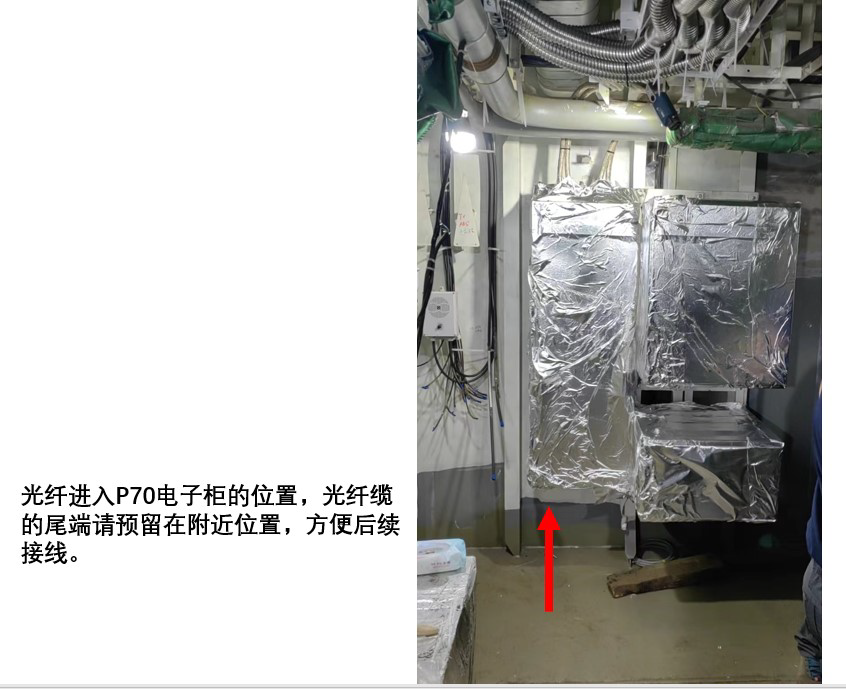

图：光纤线缆在声呐室内的布线位置

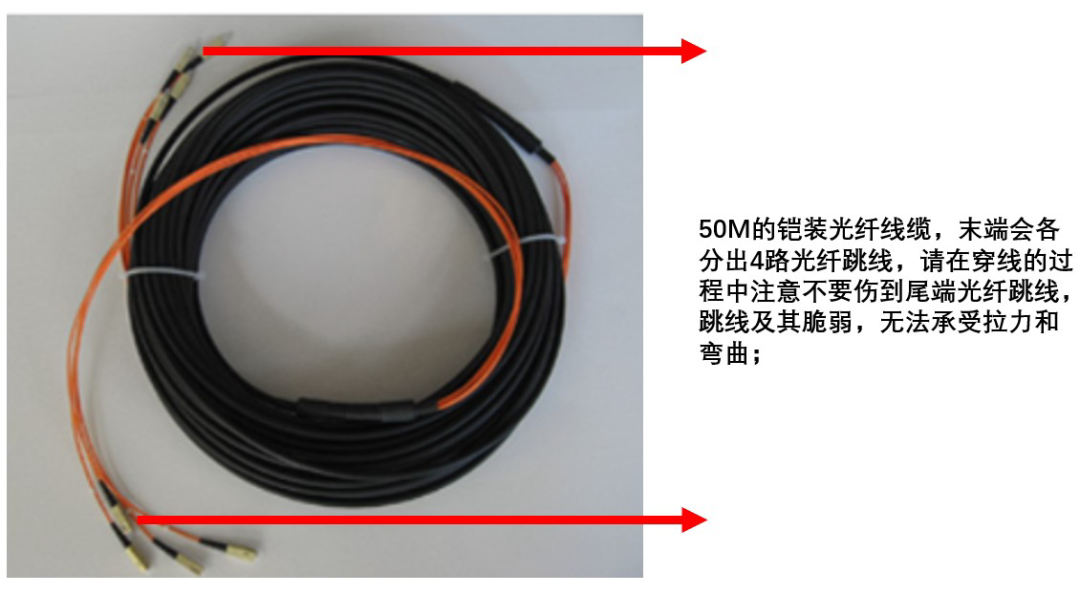

图：光纤缆线尾端跳线部分的保护说明

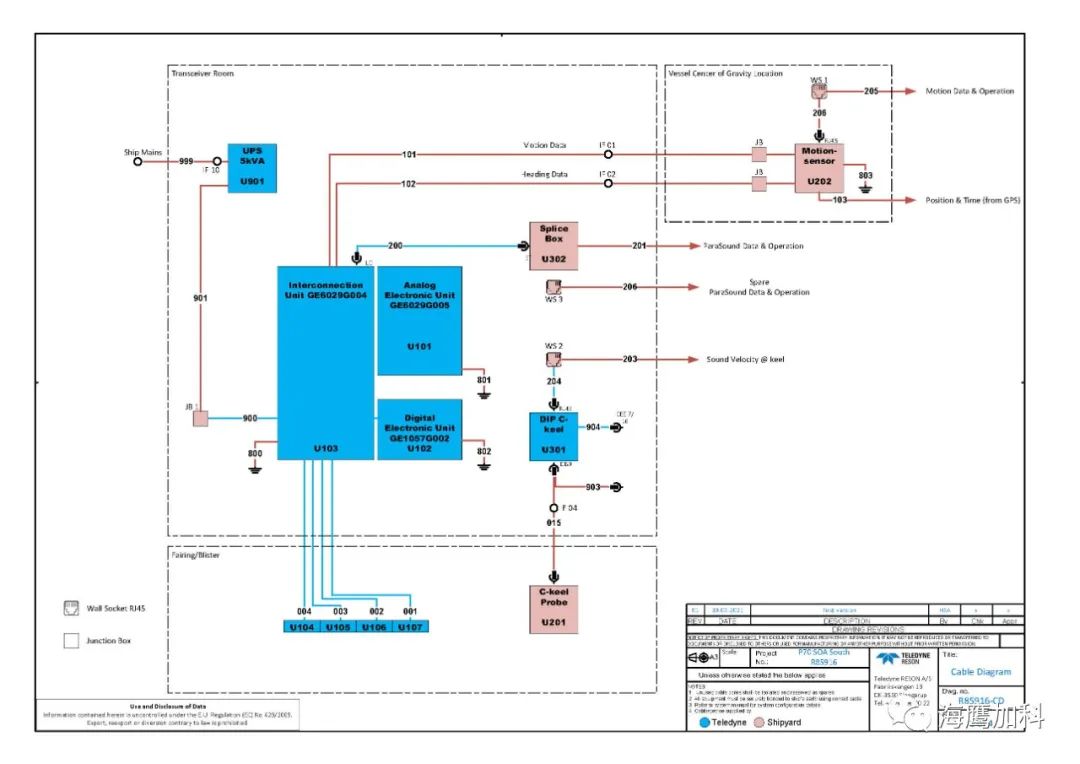

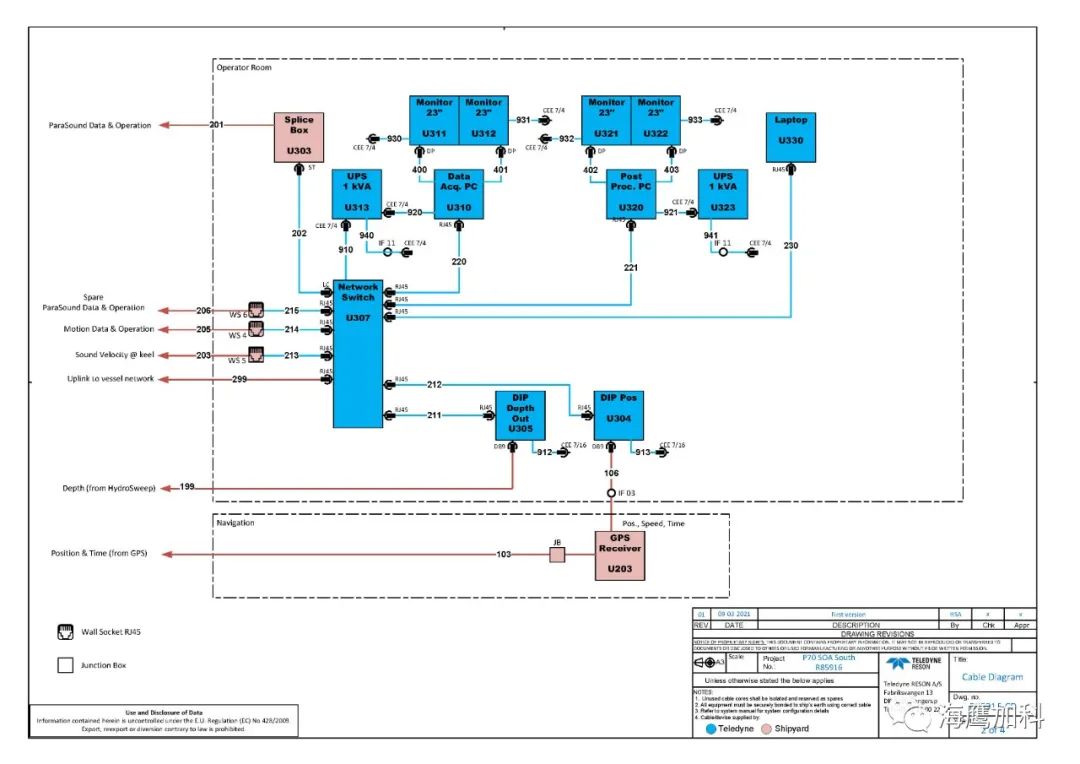

图：布线参考图
五、
姿态传感器/罗经/UPS的布线建议
根据P70电子柜的设计，姿态传感器和罗经传感器这两路线缆都将从P70电子柜底部穿入，所以请在P70 电子柜底部设计安装一排布线支架。
1. UPS目前已经在声呐室，但是没有供电线路，后续需要在UPS的固定位置的底部设计一排布线支架。
2. 布线支架可以采用标准的布线梯子，尽量贴着地面靠墙，预留线缆的弯曲空间将线缆向上穿入P70电子舱。

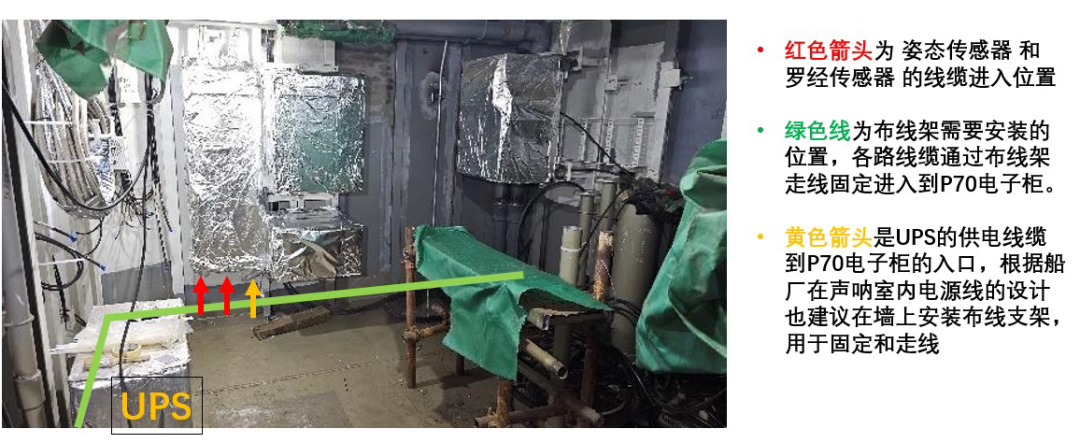

图：安装建议示意图
图：布线参考图
以上是海鹰加科和Reson厂家工程师合作进行的P70售后安装项目。在这次技术服务中，海鹰加科公司技术工程师不断在厂家和客户之间协调，在出现问题并解决问题中展现出专业的技术服务能力。希望以此记录为广大用户的相关产品安装提供一些参考和建议。
