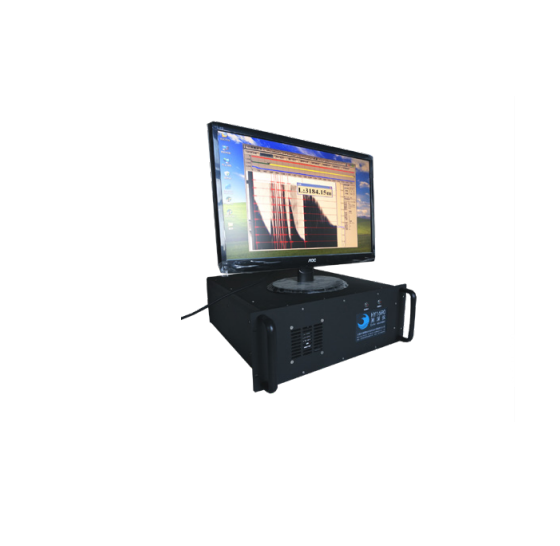

HY1690 型深海测深仪主机柜内部包含了一套高性能 的工控计算机系统和两套互为备份的收发机。HY1690 型 采用数字信号处理技术、计算机图形显示技术， 实现了 测深仪操作与控制的智能化。测深仪的全部操作采用无调 节旋钮方式。测深仪以DSP 为核心，实现发射及接收控 制、TVG 及 AGC 控制、回波信号数字化及处理、底回波 搜索与跟踪。
| 工作频率 | 10.5kHz | 25kHz(可选) | 208kHz(可选) |
| 波束角 | 纵向11±1°;横向20±1.5° | 20±1.5° | 5±1° |
| 最大测深速率 | 5 Ping | 10 Ping | 20 Ping |
| 测深范围 | 10~10000m | 1~1200m | 0.3～300 m |
| 输出功率 | 5000W | 700W | 200W |
| 电源要求 | 220V(-15%~+10%) | 220V(-15%~+10%) | 220V(-15%~+10%) |
| 换能器尺寸 | 875mm×555mm×430mm | φ310×250mm | 220mm×110mm |
| 换能器重量 | 220kg(不含电缆) | 14kg(不含电缆) | 2kg(不含电缆) |
| 换能器安装方式 | 带60m水密电缆，船底安装 | ||
| 分辨率 | 量程(m):≤100,1200,5000,10000 分辨率(m):0.01,0.15,0.5,1 | ||
| 适航性 | 横摇±10°,纵摇±5°;7kn航速时可测深度：10000m | ||
| 主机尺寸 | HY1690传统版：1000长×650宽×1350高mm, HY1690便携版：500长×424宽×174高mm,可安装进机柜架，或直接放置平台上 | ||
| 主机重量 | 170kg(HY1690传统版),35kg(HY1690便携版) | ||
