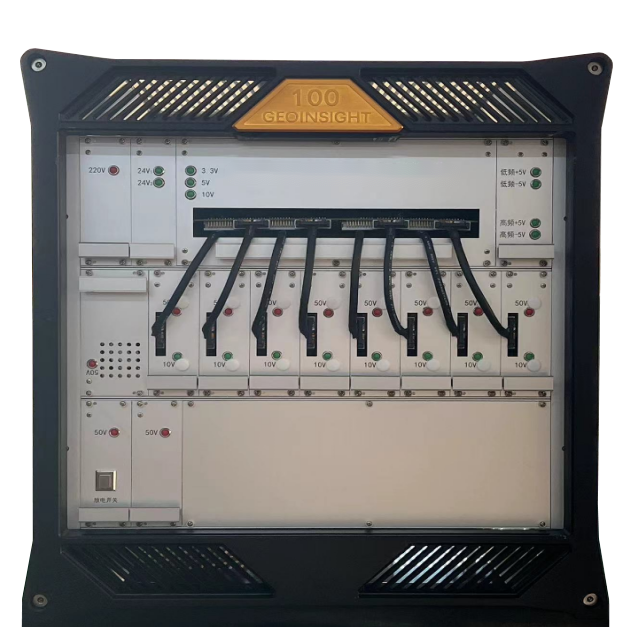

海鹰MPSB-100相控参量阵型浅地层剖面仪
  • 获取近岸海洋底部浅地层构造

  • 探测近岸海底浅埋目标的情况

MPSB-100 是我司与中国科学院声学所东海站合作 的一款相控参量阵型浅地层剖面仪。该仪器通过发射范 围为85kHz 至115kHz 的高频声学信号,接收介质的响 应,从而获取水底浅层结构的信息。凭借相控参量阵原 理,该设备拥有换能器体积小、分辨率高、灵敏度高和 快速成像的特点,适用于水下底部浅地层结构勘探、目 标埋设检测等领域。

浅地层扫描

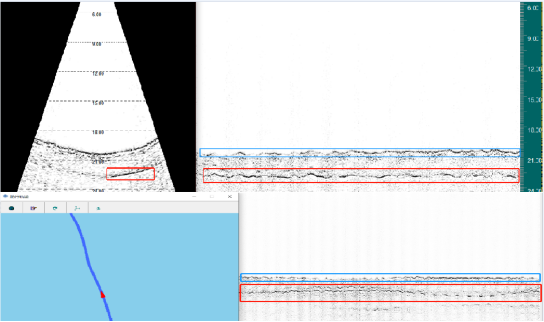

海底缆线、管线目标探测

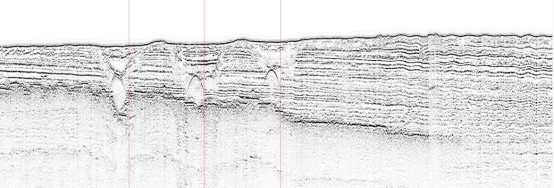

海底地层扫描

原频频率:85~115 kHz

差频频率:5 ~20 kHz

脉冲长度:0.05 – 1 ms

原频声源级 (100 kHz):>238 dB/uPa @ 1m

差频声源级:>194dB/uPa @ 10KHz, >199 dB/uPa @ 20KHz

接收机:低频/高频/谐频接收选配

采集情况:128Ksps@24位

动态范围:>110 dB

发射频次:最高到40次/秒(由深度决定)

距离分辨率:<0.04 m

穿透能力:最多到40m(底质为软泥底)

作用距离:<400 m(特指水深测距范围)

相控发射:提供可选的发射相控角度,覆盖范围<±25°

姿态补偿:提供Roll和Heave的矫正和补偿

外部接口:GPS,姿态传感器,内外触发口

通讯:外接网口通讯,PC端工作控制

供电及功耗:<350W,220VAC


文件名称 文件类型 文件大小 下载
海鹰MPSB相控参量阵浅地层剖面仪
pdf 0.97MB
