RIV-F5-五波束ADCP
海鹰RIV-F5 系列五波束ADCP
河流型走航式声学多普勒流速剖面仪
  • 由中科院声学所与海鹰集团强强联合推出,拥有强大的声学技术实力;

  • 5波束测量,200m范围的中心波束测深,针对高含沙量等特殊水域环境;

  • 军工品质,质量可靠;

  • 性能稳定,主要功能和指标与国外同类产品相当,流量测验精度满足《声学多普勒流量测验规范要求》(SL337-2006);

  • 内部采用框架结构,固定可靠,便于维修;

  • 具有将测量结果上传指定网络服务器的功能;

  • 技术实现全部国产化,与同性能国外产品相比,价位更具竞争力;

  • 拥有经验丰富的专业技术团队,提供完善的技术支持与售后服务,满足用户在测量过程中出现的需求。

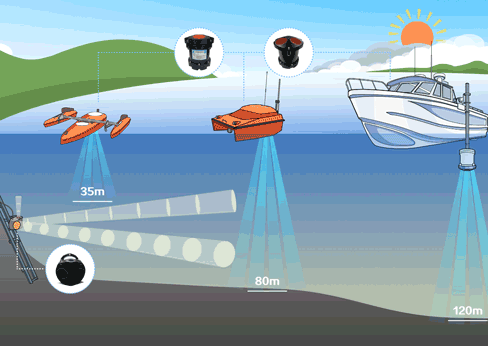

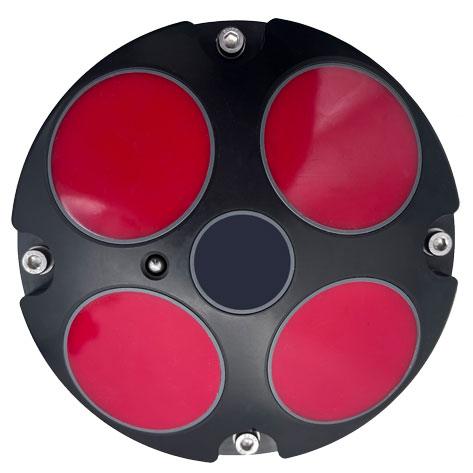

在中科院声学所的技术支持下,海鹰加科新推出了一款五波束的RIV-F5 系列声学多普勒流速剖面仪。系统利用声学多普勒原理,实时在线输出准确的流速、流量、水位、温度数据,为洪水预警系统、调水工程、水环境监测、智慧农业、智慧水务提供准确可靠的数据保证。系统配置有五波束换能器,加入200m测深范围的中央测深波束,针对高含沙量等特殊水域环境,加强底跟踪能力,使得采样数据更加准确稳定。

基于RIV系列精湛稳定的技术和优秀的市场表现力,经过技术革新,RIV-F5成为了新一代五波束ADCP产品。即使在水体浑浊、流速很大的复杂水域,该产品也能发挥出色的性能,是高质量、高性能、高性价比ADCP的选择。


型号     RIV-1200   RIV-600   RIV-300

频率

1200kHz

600kHz

300kHz

中央波束频率

300KHz~600KHz 根据含沙量定制

换能器类型活塞式
工作模式

宽带以及自动选择合适测量参数等多种工作机制

波束

五波束JANUS

测速范围

±20m/s

测流分辨率

1mm/s

单元层数1-260
数据更新率1-10 Hz
中央测深量程0.2~200m
流速剖面量程

0.1~40m

0.4~80m

1~120m

测流精度

0.25%±2mm/s

0.25%±2mm/

0.5%±5mm/s

单元层厚度

0.02~2m

0.2~4m

1~8m

底跟踪量程

0.1~55m

0.8~120m

2~200m

耐压等级100m/500m/2000m/4000m/6000m根据应用场景选配
内置传感器(范围/精度/分辨率)

温度传感器

范围: -10°~ 85°C;准确度: ±0.5°C;分辨率: 0.01°

罗经传感器

范围:0~360° ;准确度: ±0.5°(校准后);分辨率: 0. 1°

姿态传感器范围: ±50°;准确度: ±0.2°;分辨率: 0.01°
压力传感器(选配项)范围:0~200m;准确度:0.5%FS;分辨率:0.01m
供电与通讯
输入电压

10.5V36V

功耗

0.5W~3.5W

通信协议

RS422RS232 10M 以太网或物联网

波特率2400~115200
测流软件IOA river中文测流软件具备外业采集导航功能模块
内部存储容量2G标配,8G、16G、32G可选
材质聚甲醛(标准),钛合金、铝合金可选,取决于所需工作深度
尺寸

242mm高×225mm直径

重量

空气中7.5kg,水中5kg(标准配置)

工作温度

-5°C~ 45°C
贮存温度-25°C ~65°C
应用功能支持水声大断面一键导出 定制化水文多要素表格生成;软件自带导航功能模块软件自带定点测量功能模块;路径多点垂线流速流向成果表格ADCP采集的数据都上传至服务器;原始数据协议公开 数据开源
