ParaSound深海参量阵浅地层剖面仪
Teledyne Reson,浅地层剖面仪
  • 工作深度11000 m

  • 地层最大穿透>200 m

  • 0.5 – 7.0 kHz 浅地层剖面分析

  • 智能QED 多ping

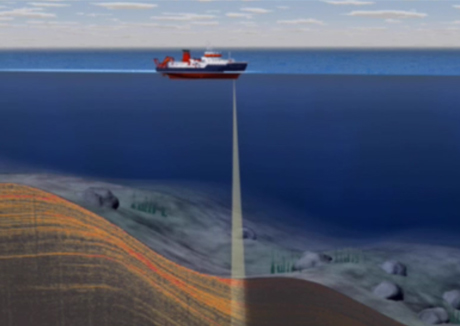

Teledyne Reson Parasound作为一款全能的海洋浅地层剖面仪,提供了全海域深度量程,其沉积物穿透超过200 m 。Teledyne Parasound因4.5° 的波束宽,15 cm的垂直采样,尤其是智能准等距 (QED)多ping等创新功能,能提供独特的数据分辨率和数据密度。即使在恶劣海况下,ParaSound也能提供超清晰的数据,且适用灵活、运行稳固,是海洋科研和海上测绘的理想设备。

沉积物穿透/工作深度

穿透P70>200m

穿透P35>150m

工作深度10-11000m
接收通道

P70:128换能器,288 ADC

P35:64换能器,144ADC
频带

主高频:18-24kHz

参量低频P70:0.5-7kHz

参量低频P35:0.5-6kHz

参量高频:37-42kHz
分辨率

最大量程分辨率6cm

最大输出采样率12kHz

沉积物分辨率:<15cm
多Ping发射和Ping率

最大16个ping同步发射

准等距多ping发射,脉冲训练多ping发射,ping率最大16Hz
水柱记录

最大6cm垂直分辨率

启用DDT的32位动态测量范围
脉冲调制方式0.17-25ms脉冲长度;CW或线性调频(Chirp)脉冲操作模式

参量阵&传统浅地层剖面模式

多波束浅地层剖面模式

窄单波束回声

多波束回声
最大发射功率

P70:70kW

P35:35kW
姿态修正

横摇±15°稳定

纵摇±10°稳定

偏航±10°稳定

涌浪修正
发射等级

P70:245(206)dB(主/参量)

P35:242(200)dB(主/参量)
数据格式ASD,PS3和SEG-Y
波束分辨率4.5°
