Klein公司多波束侧扫声呐系列


•  可变多波束用于高航速,高分辨覆盖

•  1.8 m 长阵列,600 kHz 操作频率,分辨率是 System 5000的两倍

•  集成了自由度为 6°的姿态参考单元(MRU) ,用于动态数字波束稳定

•  FM-Chirp发射编码,极低噪音采集和28位模拟数字转换器,以成为高动态量程声呐系统。

•  动态聚焦,高像素密度图像为目标/阴影清晰度增强对比

•  用于环境快速评估的条带测深

•  K-Wing IV 压沉器提供稳定性,横摇偏移,压沉和紧急快速上升能力

•  可选的间隙填充声呐实现全海底覆盖和极快的区域覆盖率

•  SAS功能-优化的复合阵列结构,用于多路径及水表反射抑制
•  BITE 功能– 内置测试设备





传统的侧扫声呐单侧采用单波束对海底形成图像。这种类型声呐的物理机制导致沿航迹分辨率随量程的增大而下降,并且拖曳速度需要小于5节才能保证100%海底覆盖。Klein System 5000是第一款使用多波束技术的侧扫声呐系统,通过束控和动态聚焦技术,并在每侧同时生成5个相邻的平行波束,实现高速100%海底覆盖,同时大大提高了沿航迹分辨率。减少海上扫测时间,大大降低了测量成本。广泛应用于高速扫雷、港口安全、管线和路由调查。现推出改良版System 5000 V2侧扫声呐。AUV 5000 V2系统,是专为AUV设计的侧扫和测深声呐有效载荷。

Klein 5900高分辨率多波束侧扫声呐(MBSS)对其上一代产品5000的性能做了改进,通过采用先进的信号处理技术和出色的声学设计,沿航迹目标分辨率整体提高超过25%。Klein 5900使用了两倍于5000的声学通道,增加了频率和声学孔径长度,产生更高分辨率的沿航迹图像。此外,还可以选配测深声呐。


型号特点
技术参数
Klein System 5000 V2

•  勘测模式下量程增大到250m

•  高航速,100%海底覆盖

•  多波束侧扫声呐技术

•  坚固的不锈钢结构 — 像坦克一样坚固

•  500m耐压水深(200m测深选配)

•  相位差分条带测深

•  频率:100 kHz/500 kHz

•  波束开角:

•  水平0.7°@ 100 kHz,0.21°@500 kHz,垂直40°

•  最大量程:600 m @ 100 kHz,150 m @ 500 kHz

•  额定深度:1500m

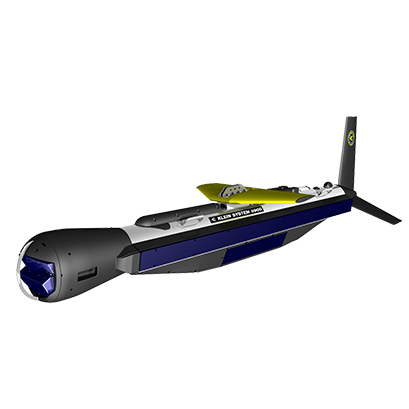

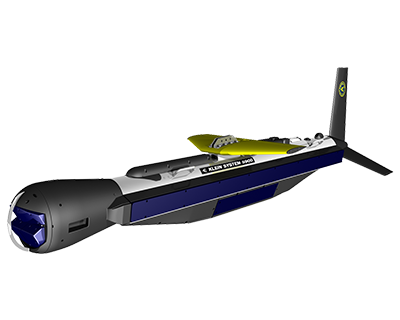

Klein System 5900

•  可变多波束用于高航速,高分辨覆盖

•  1.8 m 长阵列,600 kHz 操作频率,分辨率是 System 5000的两倍

•  集成了自由度为 6°的姿态参考单元(MRU) ,用于动态数字波束稳定

•  FM-Chirp发射编码,极低噪音采集和28位模拟数字转换器,以成为高•  动态量程声呐系统。

•  动态聚焦,高像素密度图像为目标/阴影清晰度增强对比

•  用于环境快速评估的条带测深

•  K-Wing IV 压沉器提供稳定性,横摇偏移,压沉和紧急快速上升能力

•  可选的间隙填充声呐实现全海底覆盖和极快的区域覆盖率

•  SAS功能-优化的复合阵列结构,用于多路径及水表反射抑制

•  BITE 功能– 内置测试设备

•  频率:600kHz

•  技术:具有动态聚焦和动态孔径的多波束声呐(保持100%的海底覆盖,每侧多达20个光束)

•  航速:2-14节(100% 海底覆盖情况下)

•  沿航迹分辨率:

    6.2cm@ 50 m 量程 (常量)

    15.5cm@ 75 m 量程

    15.5 cm @ 125 m 量程[0.07°波束宽度]

•  垂直航迹分辨率:3.75cm

•  发射脉冲:CW,FM-Chirp

•  最大量程:150m/侧

•  额定深度:750m
