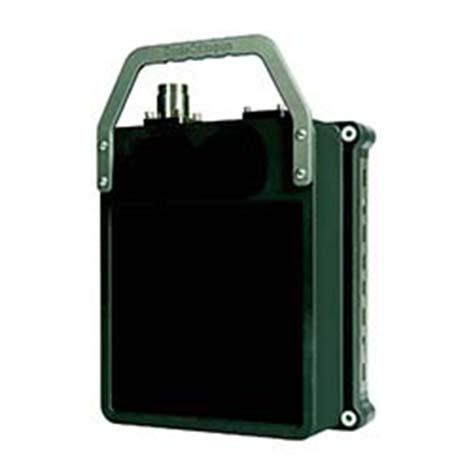

Echoscope4G® 是第四代实时3D成像声呐系统。Echoscope4G比第三代系统更轻、更小、更省能耗。系统采用了第四代性能硬件包括波束形成器，能支持行业标准100Mb以太网功能，Ping Pong交替ping模式，ping率可增加至20Hz，量程分辨率可提高至2cm。

Echoscope4G 为不同的应用场景灵活地提供了两个型号，可选三种不同的耐压深度：

• 双频 (375/630kHz) 实时 3D 测绘成像系统

• 超宽角三频(240/375/630kHz)实时3D测绘成像系统

Echoscope4G 是分辨率非常高的一款实时3D声呐，围绕专利技术构建，可以从每次声波传输中生成一个由逾16000个水深探测点组成完整的三维模型。随着声波传输的更新，该三维模型每秒可更新 20次。

Echoscope4G 的探测密度高，同时ping率增加至20Hz，即使在低能见度水下环境也能以视频数据格式为动态作业和移动目标提供高清晰度。所有Echoscope4G 系列产品能够利用获专利的统计绘制技术，进一步提高图像的清晰度，呈现给用户直观且易于理解的图像。

在监测水下活动时，即使是在监测目标和Echoscope彼此独立移动的情况下，3D 图像仍能保持清晰准确，让观察者在操作时能够立即获取水下三维环境。

在测绘和检查作业中，Echoscope4G的特殊脉冲形成方式，可以在单次航行对同一目标进行不同角度的多次成像。这将可以采集水下的复杂结构全方位的清晰测绘成图。

特点

• 实时高分辨率3D声呐成图

• 图像拼接功能

• 实时准确地展示复杂的水下结构与工程运作

• 在浑浊的水中依然保持准确

• 提供准确的地理坐标参考数据

• 通用的DTM输出选项

• 即使是起重机操作员和执法人员这样的无声呐操作经验人员也可轻松使用





新特点

更轻/更小/更低能耗/更少成本

更新第四代处理技术
Ping Rate增至20Hz
量程低至0.5m
Ping Pong交替Ping模式（如：频率交替）
可设置TVG
标准的100Mb以太网，适合ROV/AUV应用
