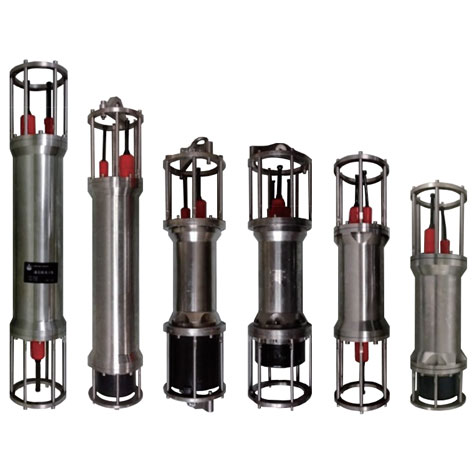

ACN系列水声通信机
  • 6000m、7000m和110000m工作水深

  • 低、中、高频率可选,设备均可配备组网通信和测距功能

  • 基本型、自容型、潜器型和甲板单元等类型可选

  • 复杂水声环境下的低错误率、高传输速率且自适应速率

  • 覆盖水平、倾斜、垂直信道,覆盖多种距离尺度

  • 多模式模块化软件开发,具有灵活扩展性

  • 低功耗选型及休眠设计

  • 无线组网中支持多数据源多采样率的传输,数据完整,支持立体多尺度自组织网络


       得益于中科院声学所成熟先进的水下通信技术,海鹰新推出了ACN系列水声通信机。ACN系列水声通信机可提供可靠的水下点对点数据通信,并可提供稳定的组网通信功能、水下声学数据采集功能、水声电话和水下定位等功能。


       作为高速和可靠的水下可组网通信设备,ACN系列水声通信机已在水声通信网络和海底观测网中取得实际应用;在ADCP等海洋环境监测设备的数据回传和远程遥控等方面有实际应用;在蛟龙号、深海勇士号及潜龙二/三号等水下潜器及其他深海作业装备的语音、指令、数据及图像的水声传输方面应用广泛。

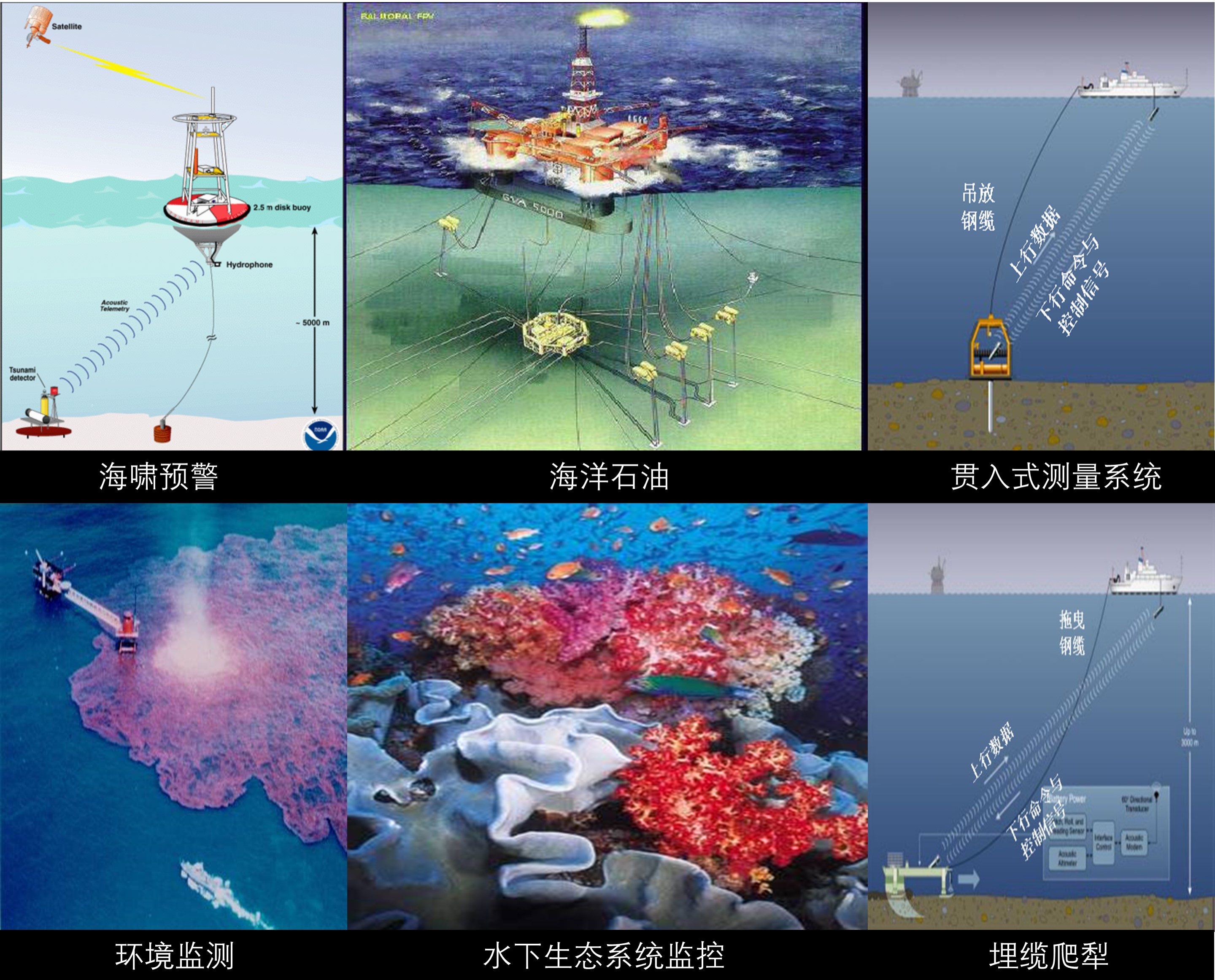

应用:

· 海洋科学考察                           · 环境监测                               · 资源勘探                             · 海洋石油                                  · 海洋工程
· 水下反恐预警                           · 海底探索                               · 灾害预防                             · 辅助导航                                  · 战术区域监控        新建 Microsoft PowerPoint 演示文稿.jpg

ACN系列水声通信机选型表如下:

序号

类型

可选通信指向

可选中心频率

1

甲板单元

半空间

10kHz、24kHz

2

潜器型OEM式

半空间、锥形

10kHz、24kHz、100kHz

3

潜器型分体式

半空间、锥形

10kHz、24kHz、100kHz

4

基本型一体式

半空间、锥形、水平

8kHz、10kHz、24kHz、100kHz

5

基本型分体式

半空间、锥形

10kHz、24kHz、100kHz

6

自容型一体式

半空间、锥形

10kHz、24kHz、100kHz

7

自容型分体式

半空间、锥形

10kHz、24kHz、100kHz


项目技术指标参数
中心频率8kHz10kHz24kHz100kHz
最大通信距离6km6/12km3.5km500m
最大工作水深6km7km/11km6km6km/11km
峰值通信速率700~8kbps850~10kbps2k~12kbps8k~100kbps
内部存储器标配16GB,可扩展
对外接口RS232/RJ-45/RS422
供电电源24VDC/48VDC可选
功耗

休眠0.7mW;(仅特定类型可选)

监听功耗:10mW;(仅特定类型可选)

接收功耗:1.6W/2W;

发射功耗:2~60W/250W可调
换能器指向性水平/半空间锥形/半空间半空间半空间
重量(7km耐压)16kg10kg10kg8kg
重量(OEM式)-----4kg3kg2kg
