Echoscope® Surface实时水下监测及抛石应用演示
2018-07-26
7月12日至18日，海鹰加科联合Coda Octopus公司分别在武汉汉江和盐城滨海两地开展了三维实时图像声呐的演示。在能见度较低的情况下，特征物如桥墩、管线、岩石等图像清晰可见，准确地展示了复杂的水下结构并实时监测了抛石工程的运作。
此次演示设备为Coda Octopus 公司的第四代三维实时图像声呐Echoscope® Surface。它是一套船载实时3D声呐系统，每次声波传输中都能生成一个由16000多个水深探测点组成的完整三维模型。随着声波传输的更新，该三维模型每秒可更新 12次。同时，它比第三代实时3D成像声呐轻了50%，小了40%，功耗也减少了30%。Surface拥有三个频率版本：单频375kHz，双频375/630kHz以及超宽角三频240/375/630kHz。此次演示选用的是单频375kHz。其中，低频率版本覆盖面积大，而高频率版本能获取更清晰的图像质量，适合局部细节观看。
安装现场

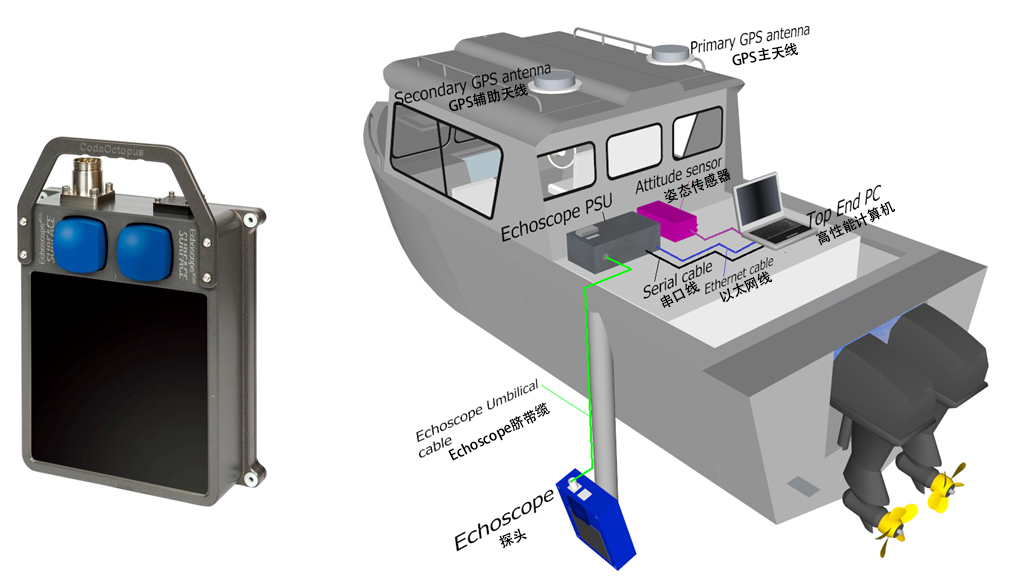

两次演示，都采用船侧测量杆安装，同时配备了集成化云台系统，能够大幅度增加测量范围。此外，设备也支持安装在履带起重机或挖掘机的附带固定安装架上，可在三维视角下实时监测工程作业。
武汉
盐城
武汉 · 水下特征物

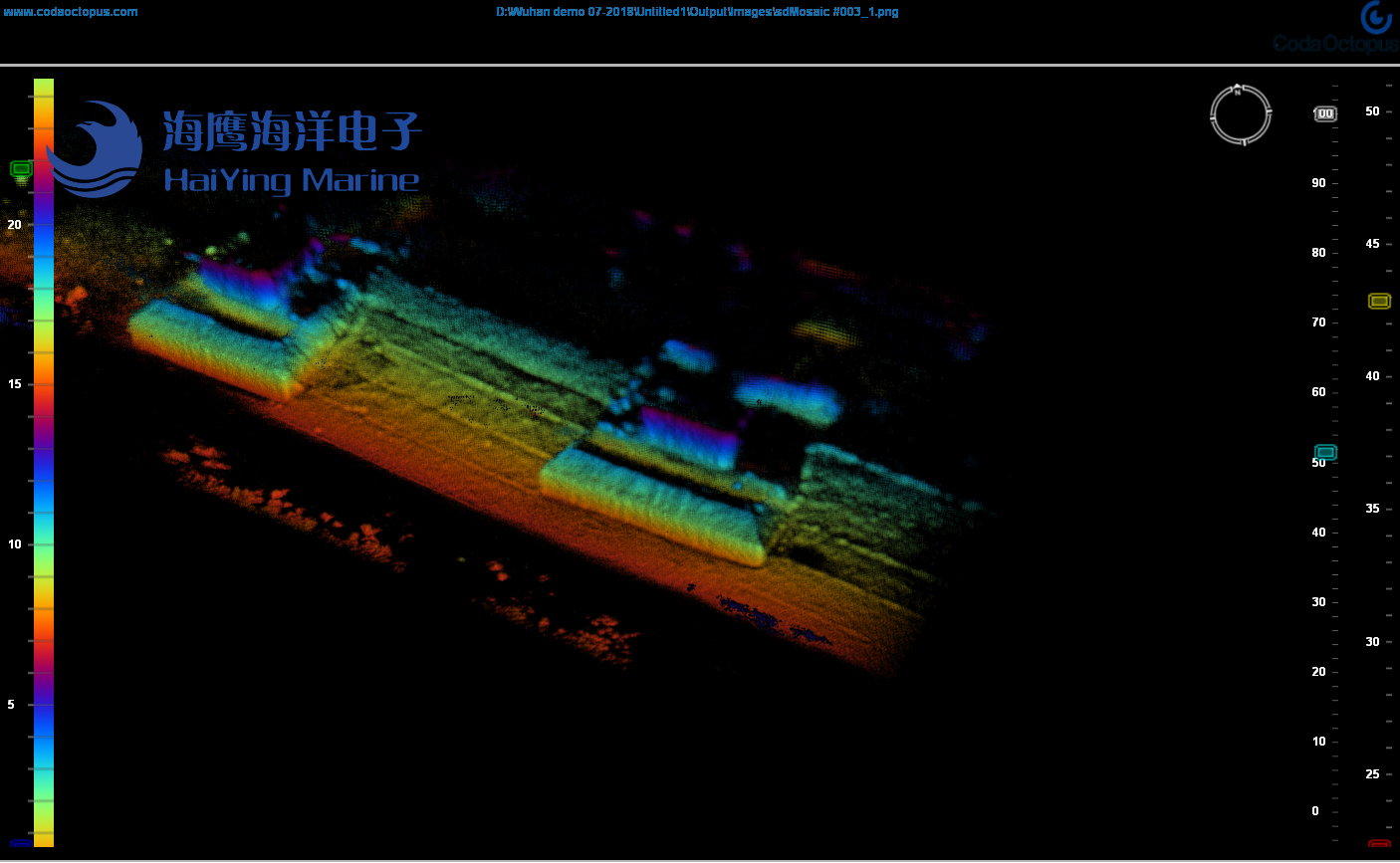

此次武汉演示，对水下构筑物和缆线进行了清晰的扫测：

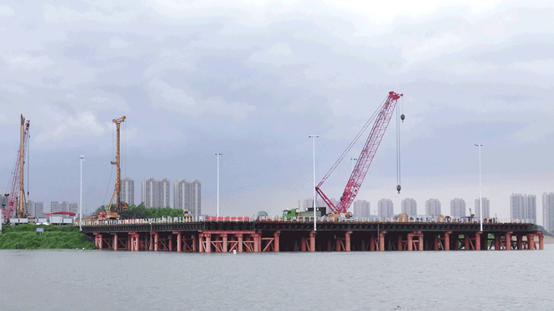

桥墩（点击上方图片看视频）

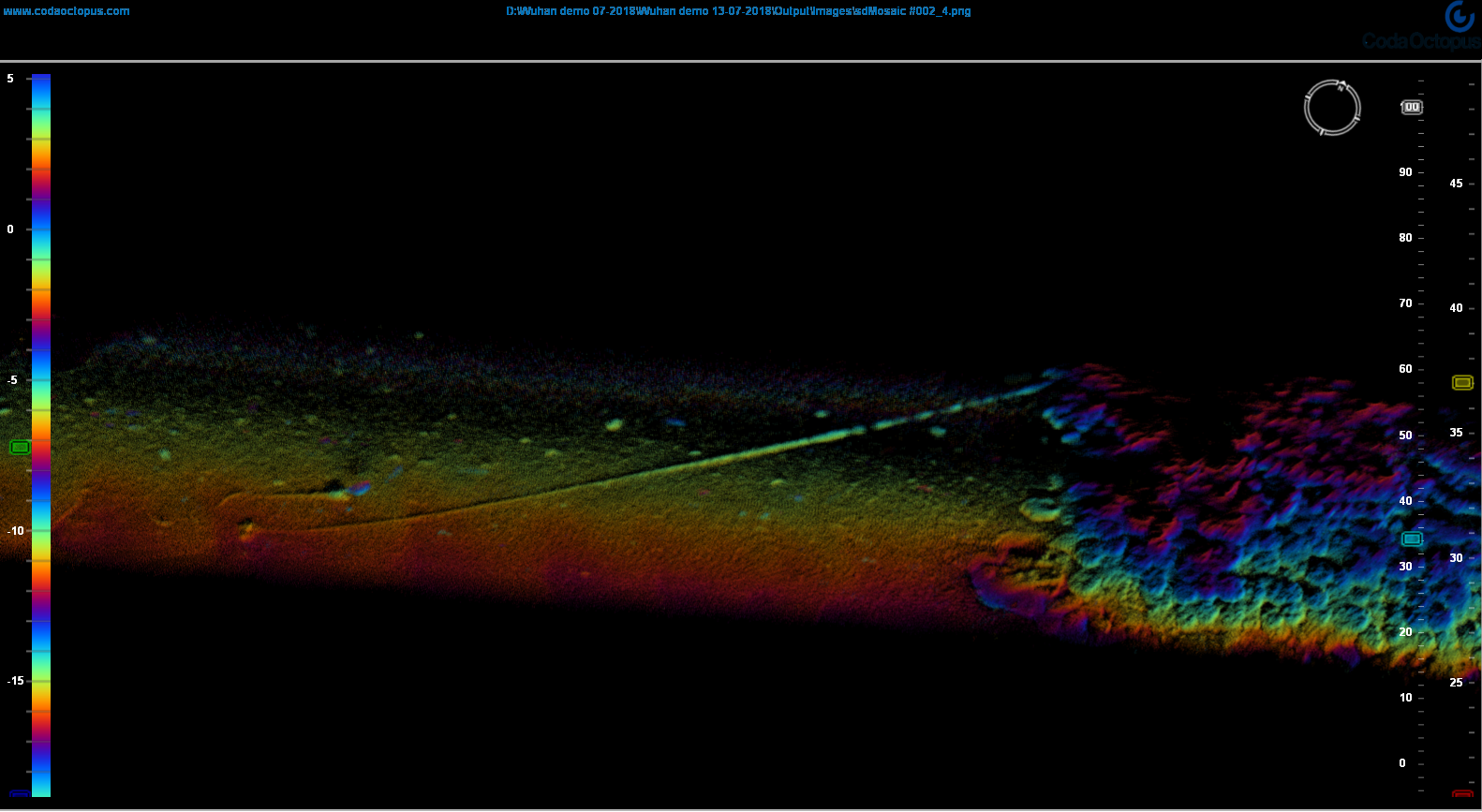

管线
武汉 · 抛石的实时监测

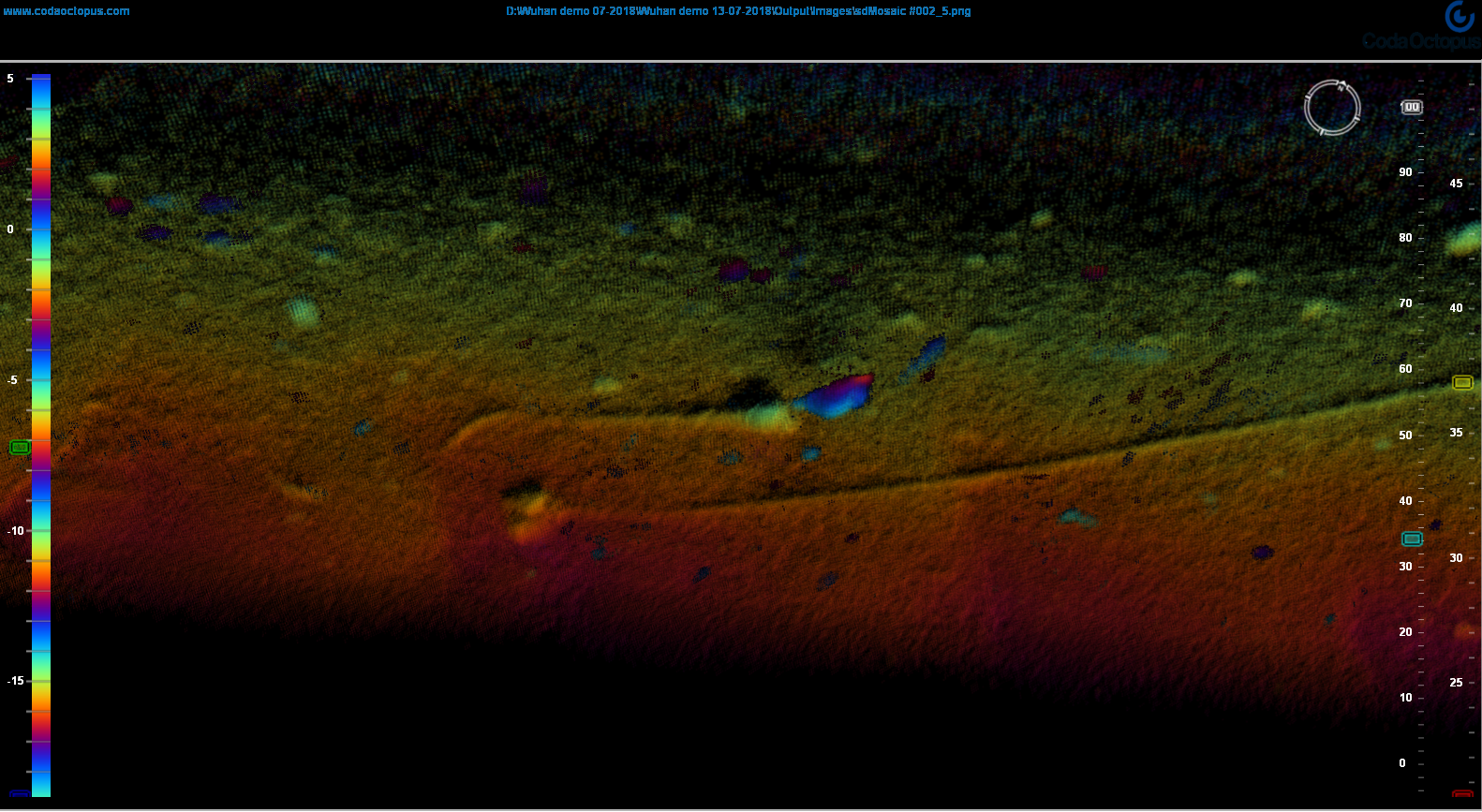

抛石作业（点击上方图片看视频）
所有Echoscope®系统的使用都能大大提高作业效率和准确度。只要在适当海况下，项目组即可进行24小时的安全作业。Echoscope®系统提供的实时3D可视化功能可以让操作员“看见”水下的石块，提供放置过程中水下的实时情况信息，确保了放置的准确度并加快了放置速度。还通过提供实时水下可视化提高了作业的安全性。
盐城 · 单桩基础测绘
盐城当天海况比较恶劣，大风伴随巨大的波浪及极低的水下可见度。这种情况下，潜水员或摄像机很难观察水下情况，以及确定水下构筑物的准确位置和形态变得几乎不可能。
而Echoscope® Surface的特殊脉冲形成方式，可以在单次航行对同一目标进行不同角度的多次成像。这使复杂的海底结构物能够被测绘出来，且可信程度和细节远远超出可以通过使用替代方法实现的任何测绘图。同时，Echoscope® Surface的探测密度远远超过其他声呐的探测密度，能够利用获专利的统计绘制技术，进一步提高图像的清晰度，在浑浊的水中依然保持准确。

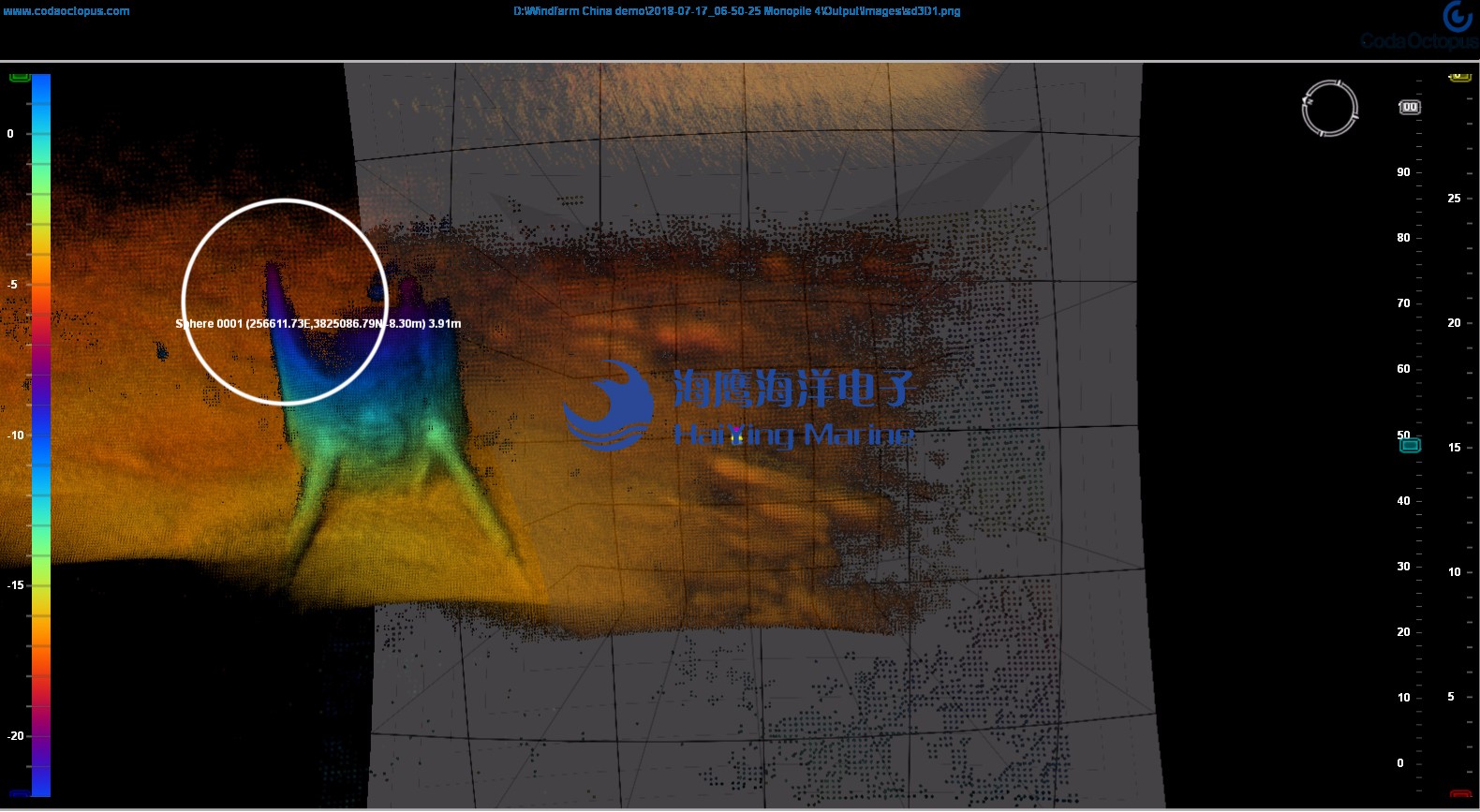

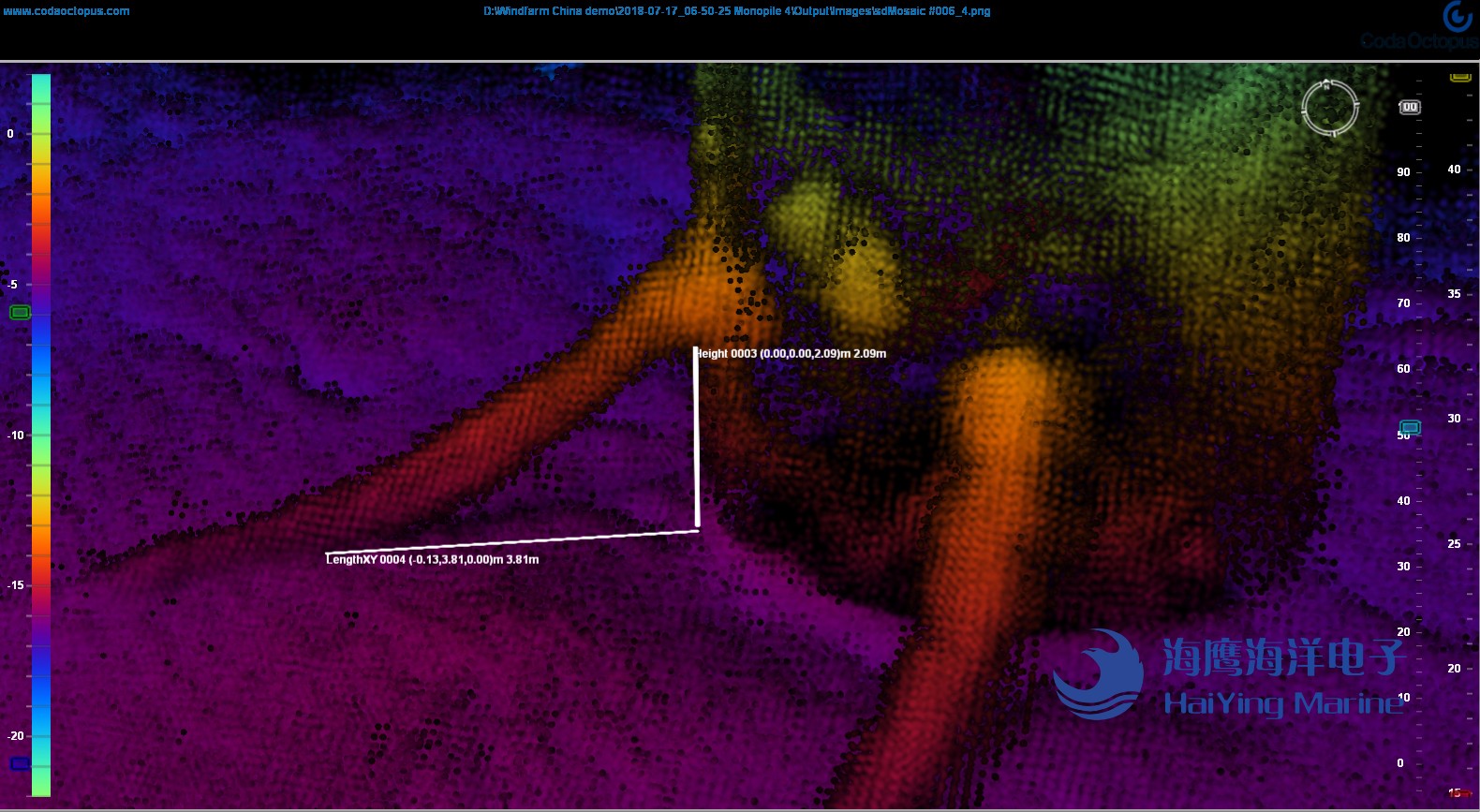

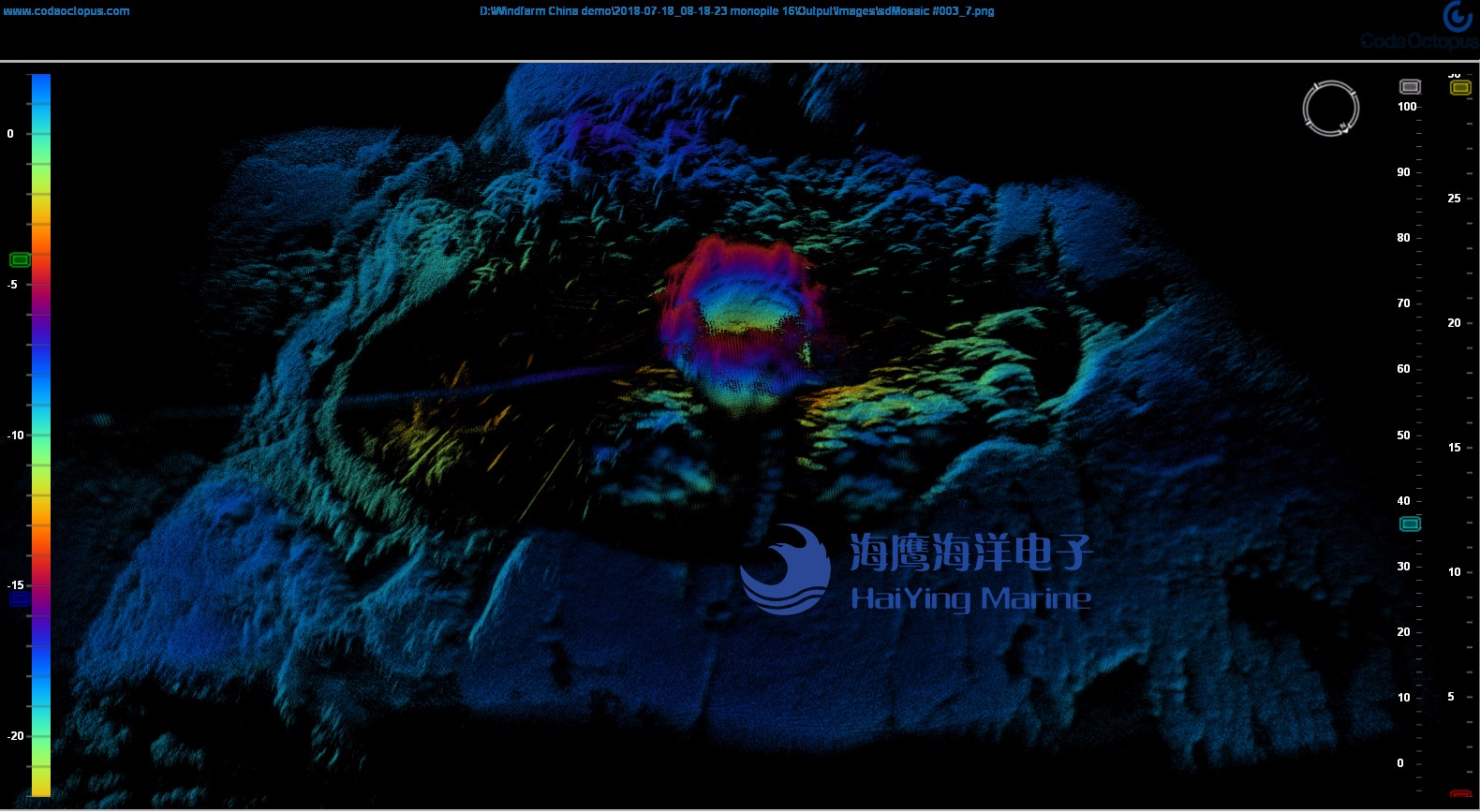

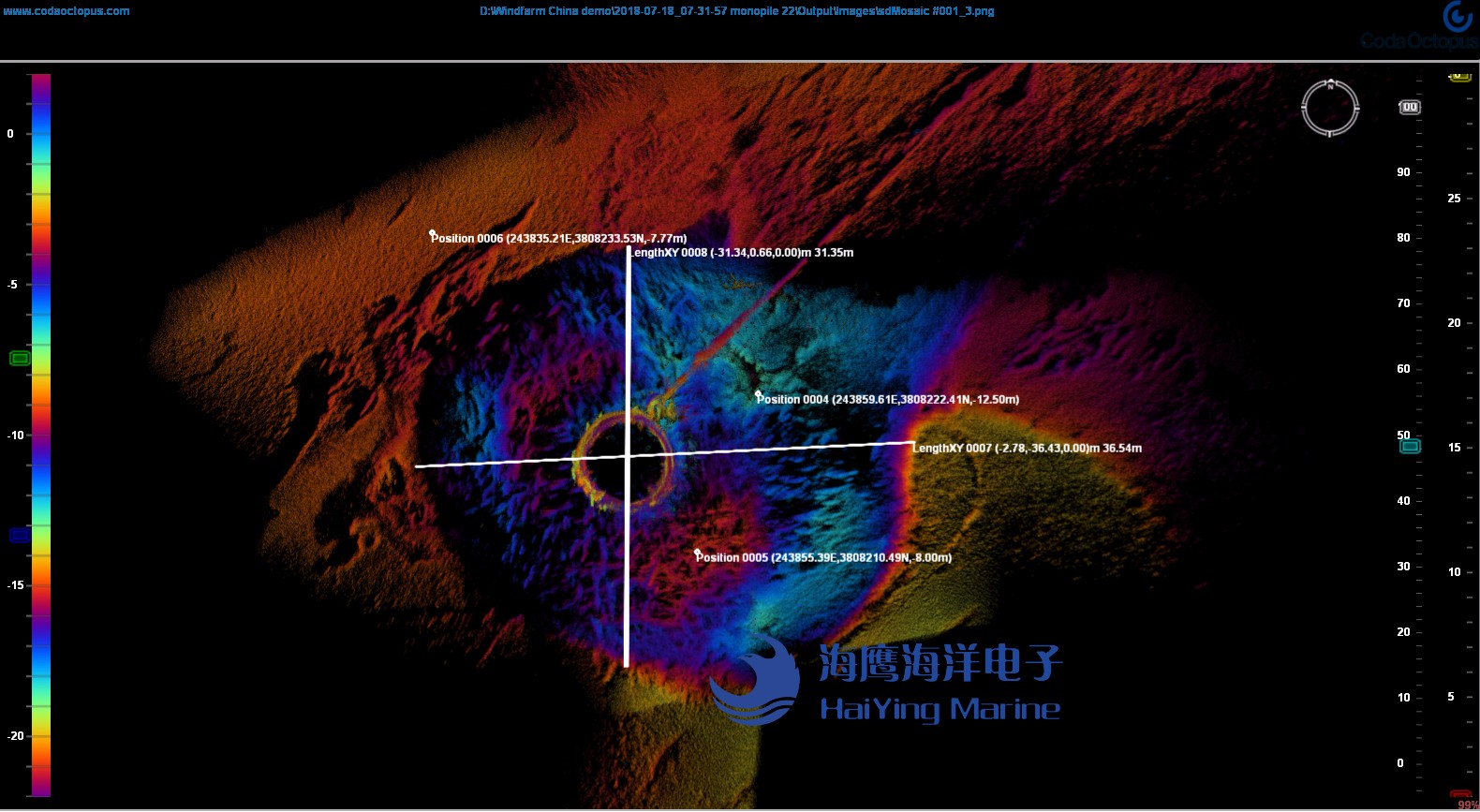

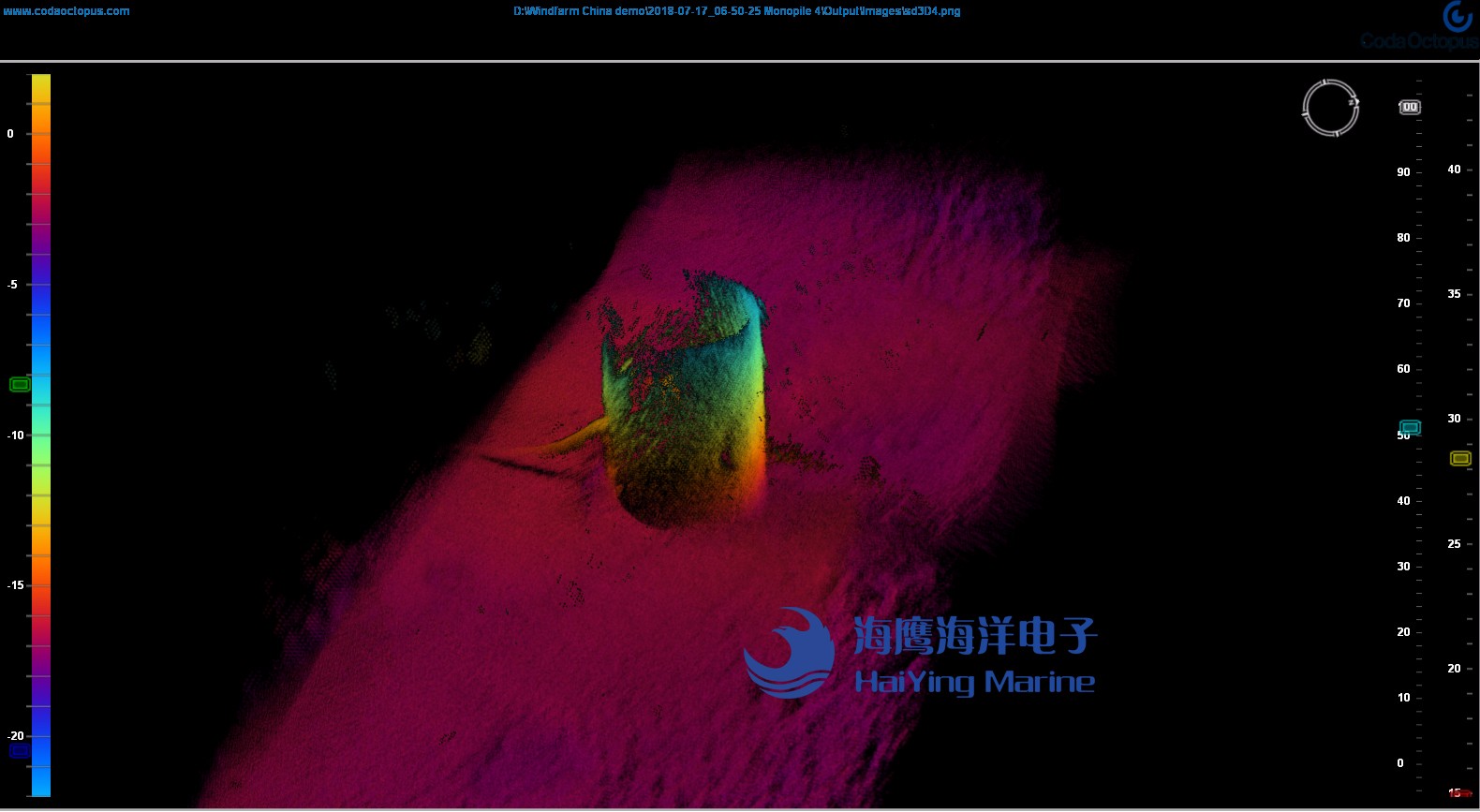

以下图片展示了盐城扫测到的单桩基础：
这两次演示中，Echoscope® Surface实时 3D 声呐表现出色，能提供高清晰度的水下环境图像。此外，用户可选择Surface其他频率版本，获取分辨率更高的图像质量和更宽或更高的图像覆盖，用于更高要求的作业项目。该声呐在各种作业如港口安防、基础设施巡检、水下施工、疏浚及抛石、沉排铺设、埋缆和电缆牵引的监测、冲刷监测、水下搜救、蛙人监视及识别、避障及ROV导航、海上钻井平台拆建、走私物品探测、生物学研究（渔业、海洋哺乳动物）中都有显著的应用价值。
