海鹰HY-B41多波束测深仪圆满完成东营海域实测！
2026-06-23

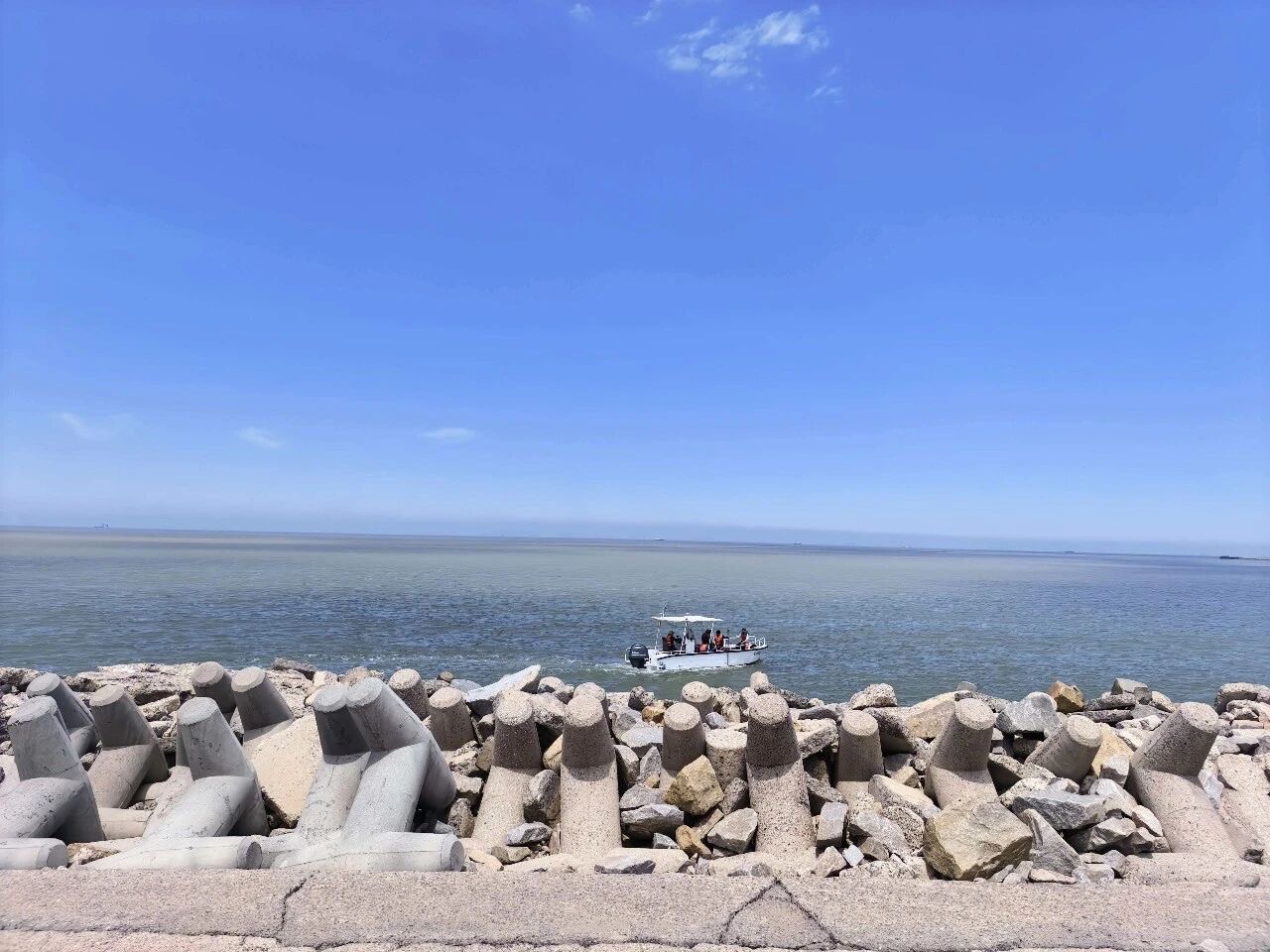

近日，我司于东营周边海域完成了海鹰HY-B41 多波束测深仪的实地扫测演示。作业全程设备运行稳定，顺利完成近海地形、海堤结构、水下构筑物等多项测绘任务，以优异的现场表现，充分展现了产品出众的综合性能。HY-B41是一款高分辨率、紧凑的弧形阵多波束测深仪，适配浅海近岸、港口航道以及本次演示的海堤附近海域等多种复杂近海测量场景，凭借高密度的波束覆盖能力，可以精准捕捉水下地形的细微特征，满足高分辨率水下地形测量的作业需求。
为方便大家直观了解设备性能，现将核心技术指标整理如下：
条带覆盖范围 | 5-210°灵活扇区( 浅水IHO 特级标准>155°) |
量程分辨率 | <10mm，声学频率80kHz |
波束数 | 256，512，1024 EA&ED |
工作频率 | 标准400kHz（200~700kHz可调） |
测深量程 | 0.2m 至 >400m |
Ping率 | 高达60Hz, 自适应 |
分辨率 | 标准：0.5°×0.9°@400kHz，0.3°×0.5°@700kHz |
接口 | ETHERNET |
功耗 | 75W(10-28VDC，110-240VAC） |
耐压深度 | 100m |

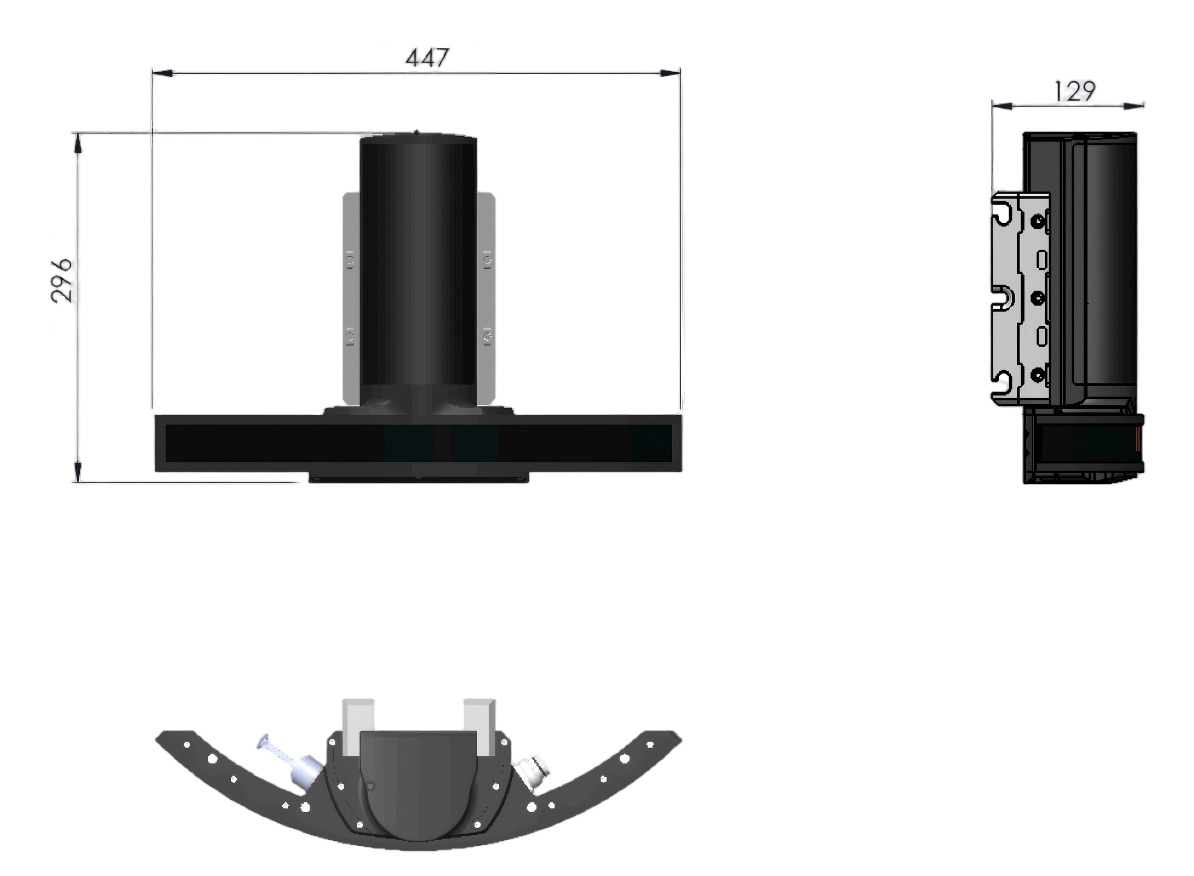

尺寸 | 不含支架的尺寸H:447mm，L:296mm，W:101.9mm |
重量 | 6.6kg( 空气中)，3.5kg( 水中) 不含支架 7.1kg( 空气中)，3.8kg( 水中) 包含支架 |
设备可根据水深与作业需求灵活调整扫描扇区，结合内置表面声速仪，有效抵消声线弯曲带来的影响，从根源上提升测量数据的准确性与可靠性。

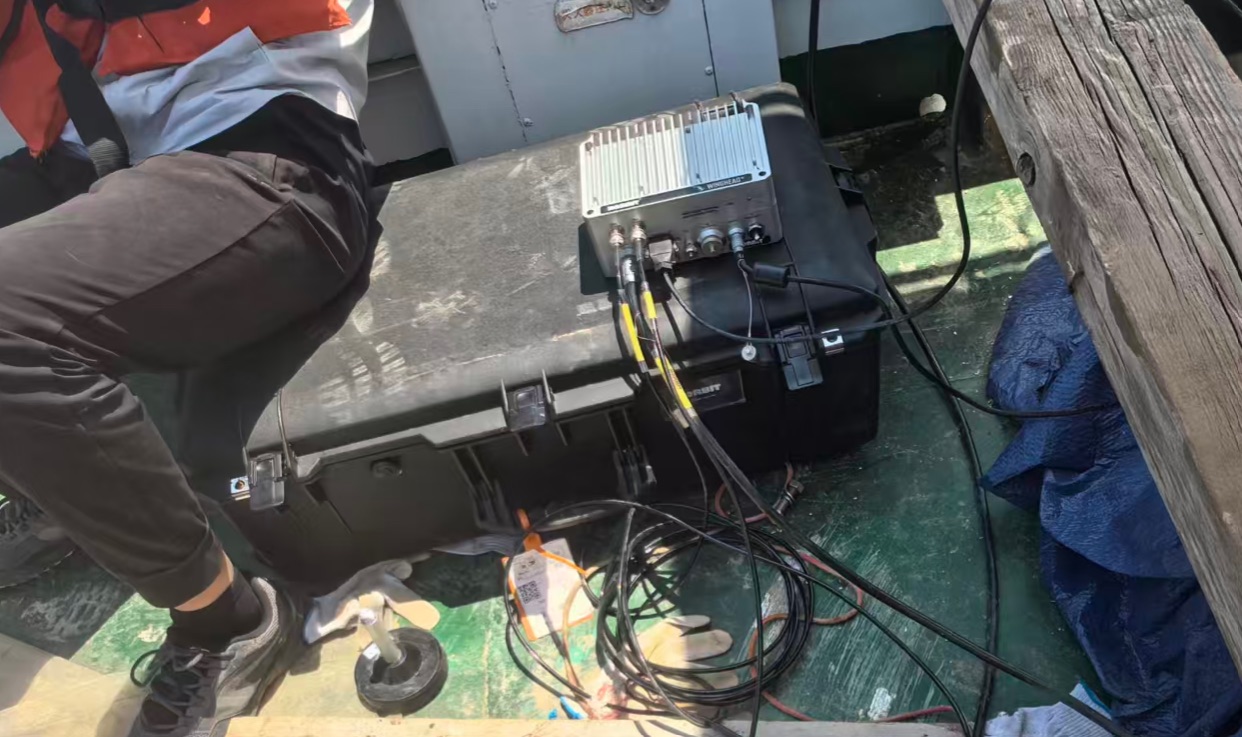

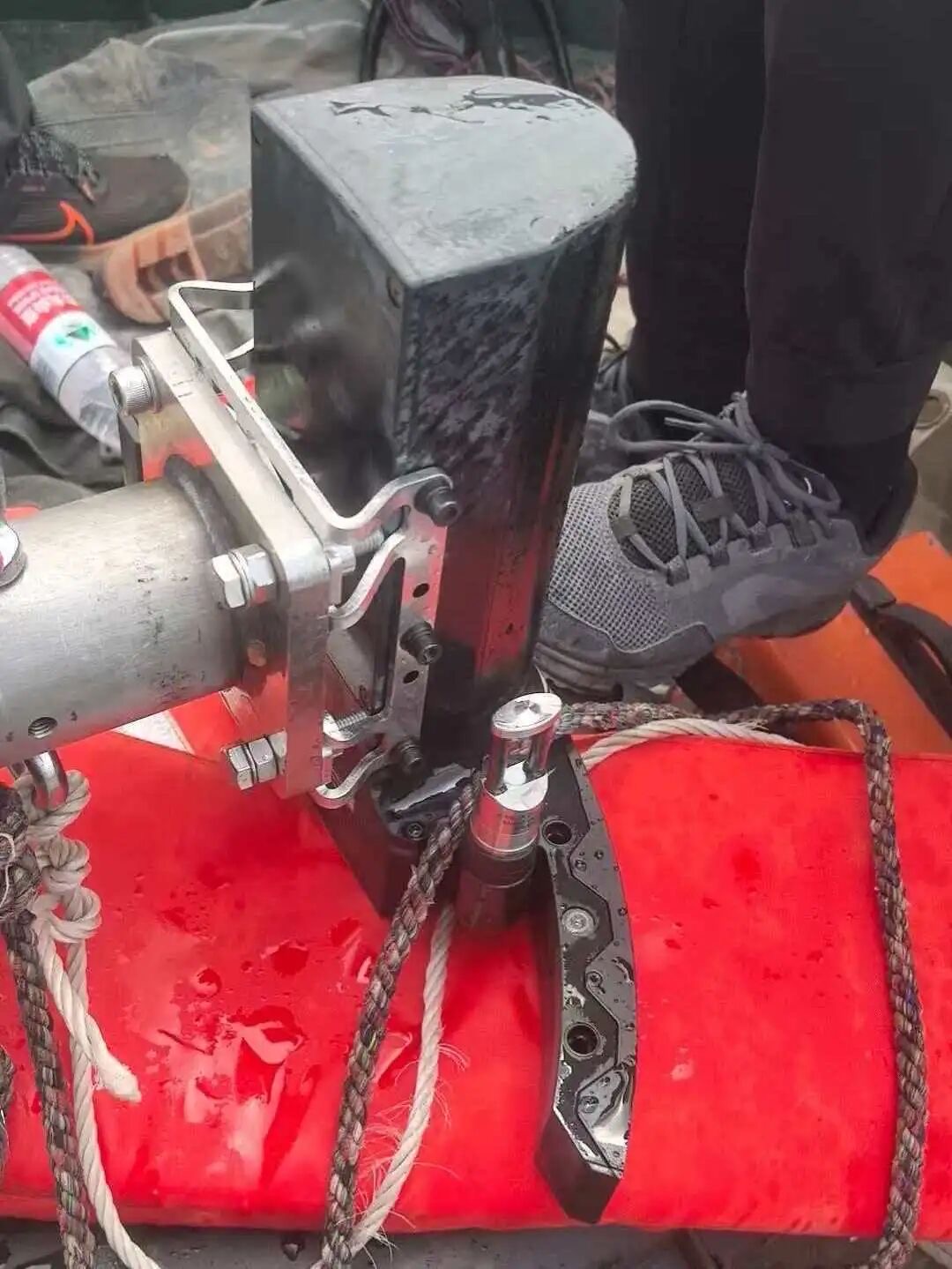

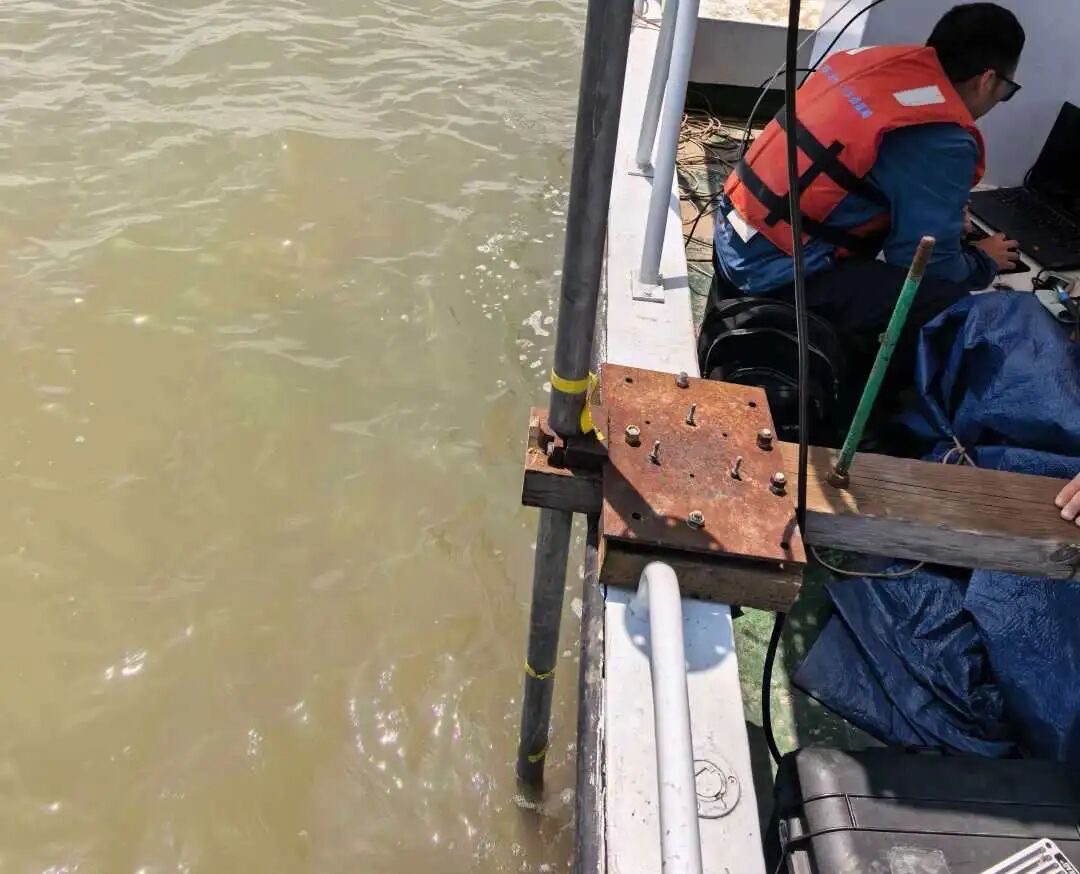

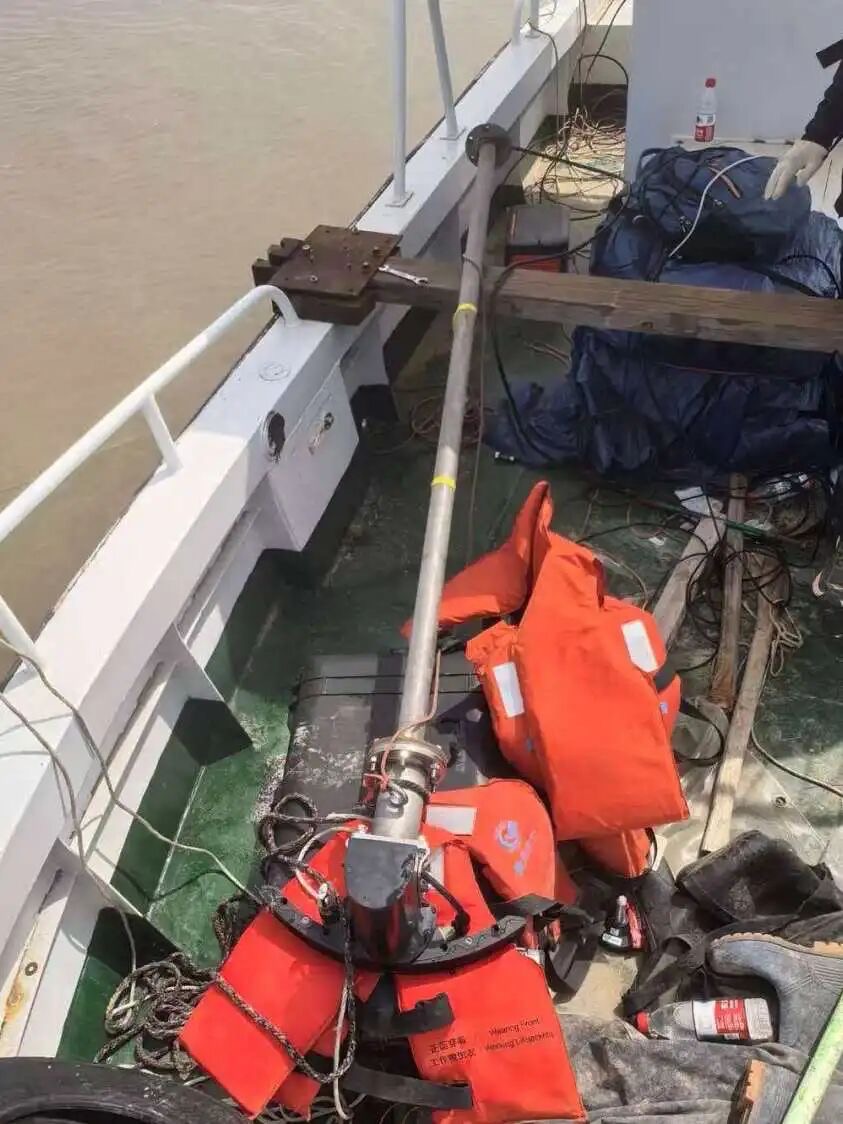

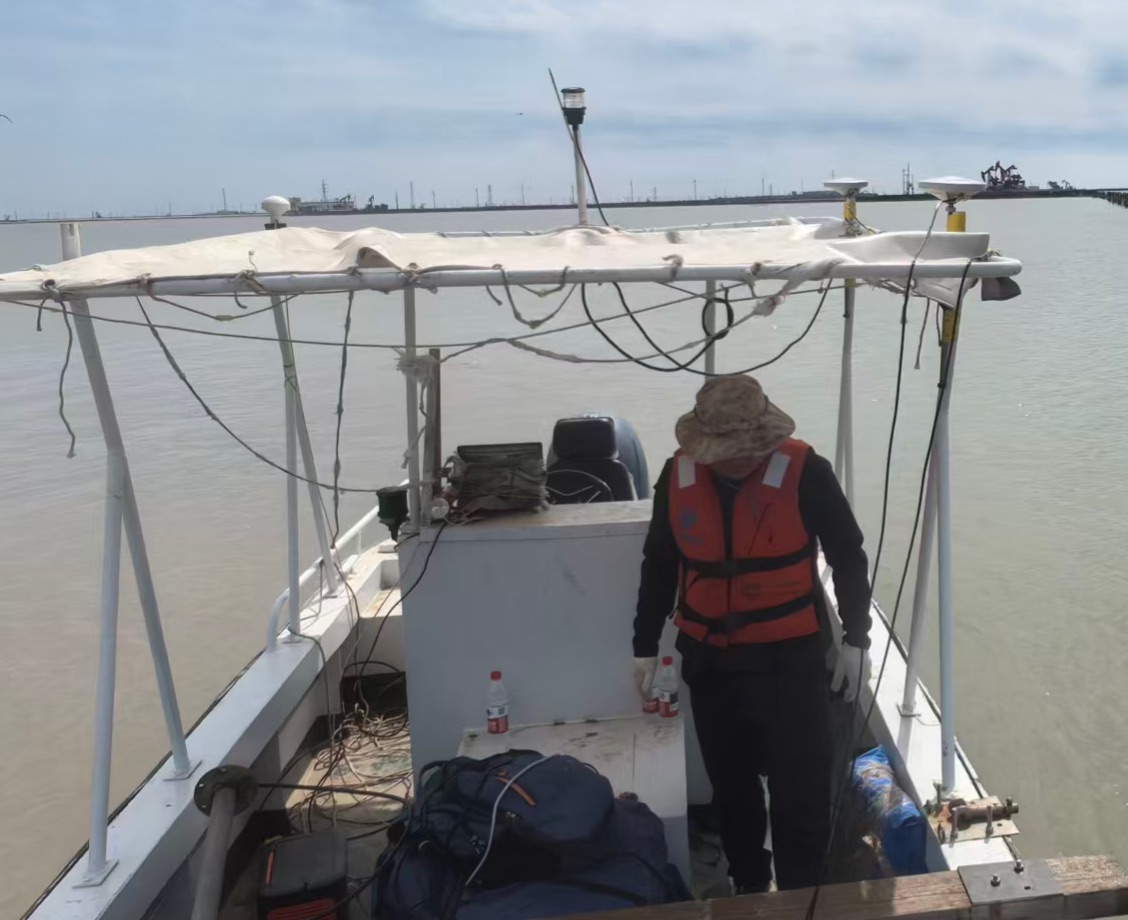

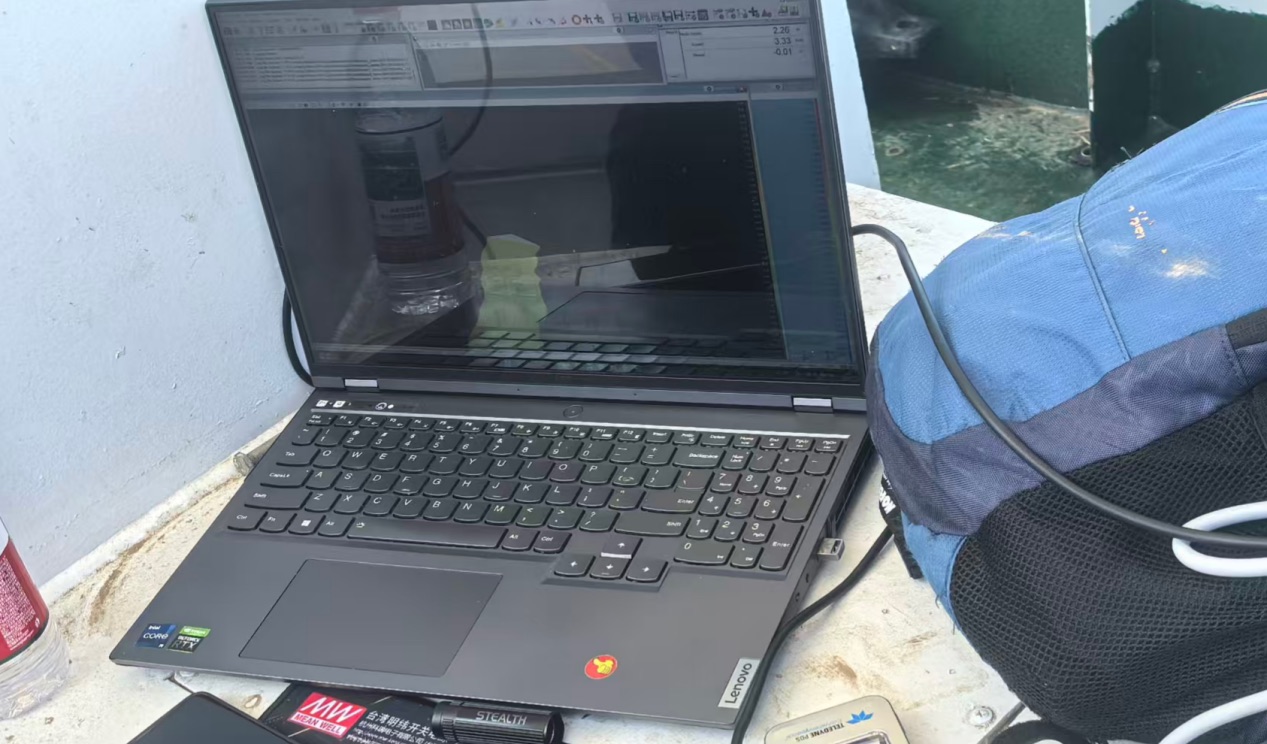

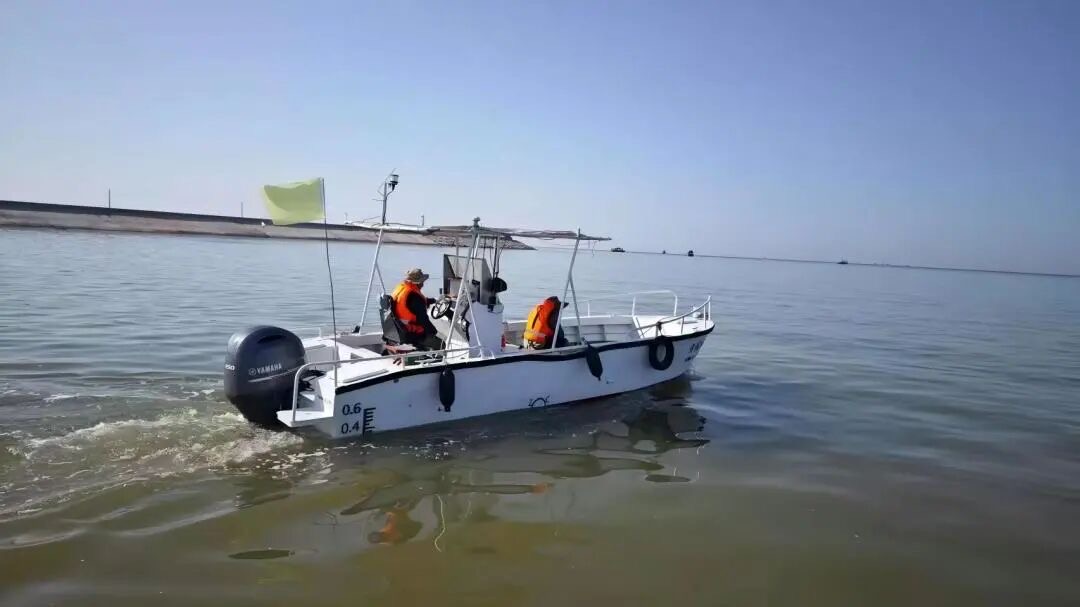

设备通电后各项数据传输正常，正式进入采集作业状态。本次作业重点针对海堤边坡、水下连锁排、海底管道等典型水下目标开展扫测，全面检验设备在真实近海环境下的探测能力。

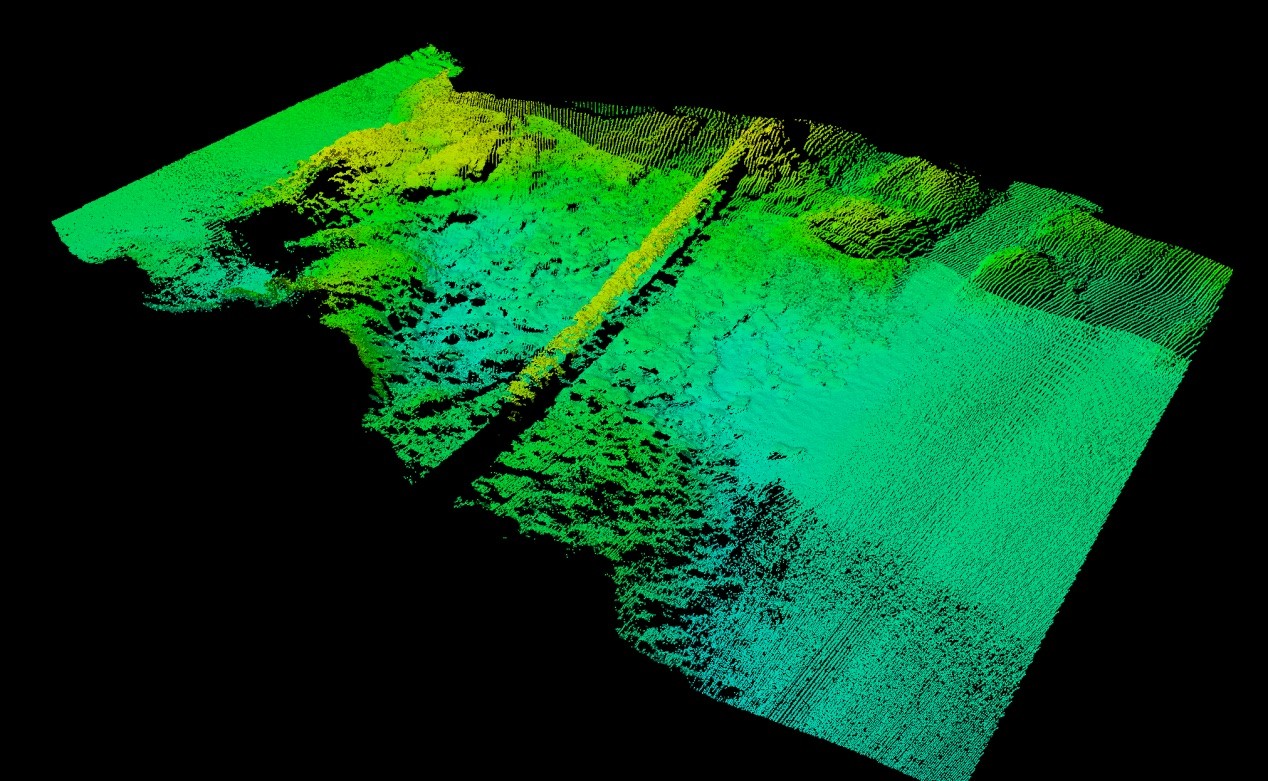

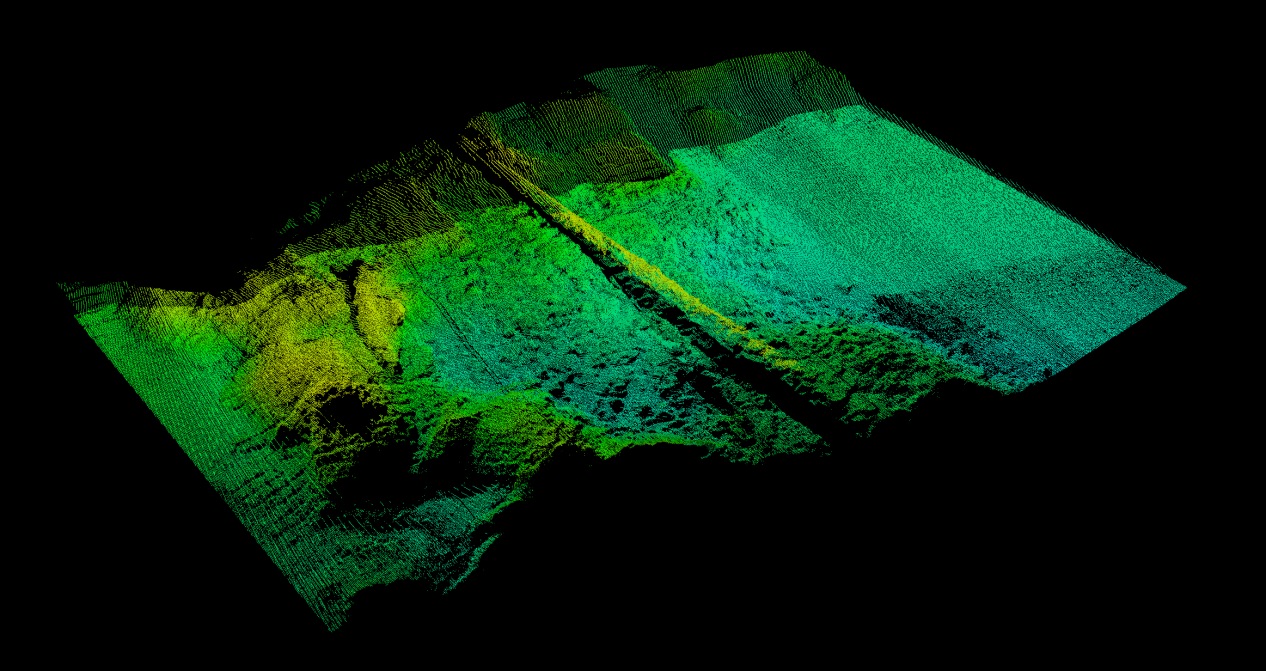

本次东营海域实地演示收获了高质量测量数据，各类水下目标轮廓、形态、细节均完整呈现，测量效果优异。

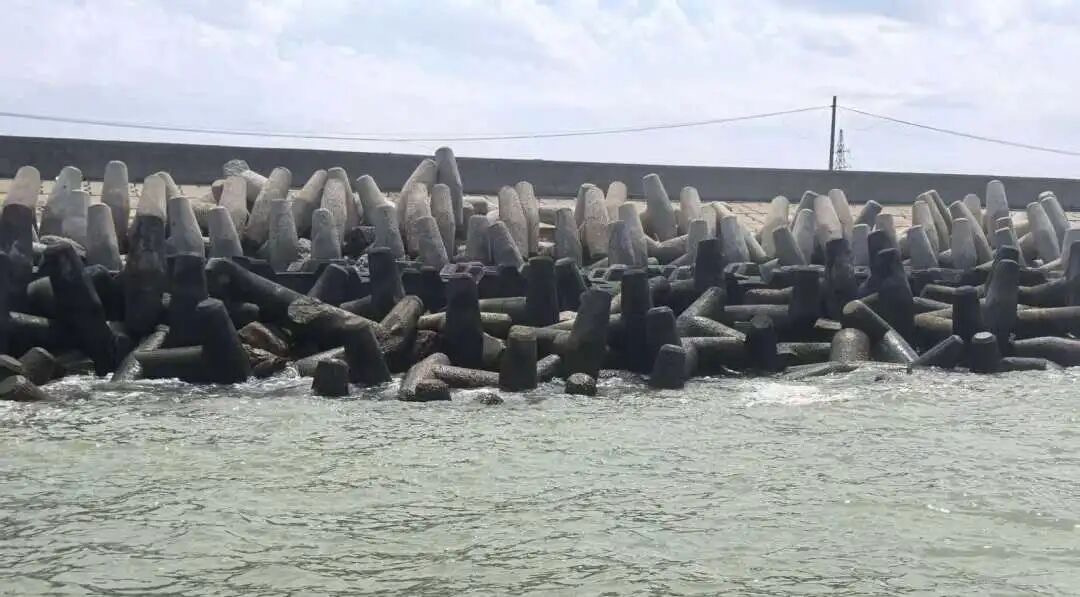

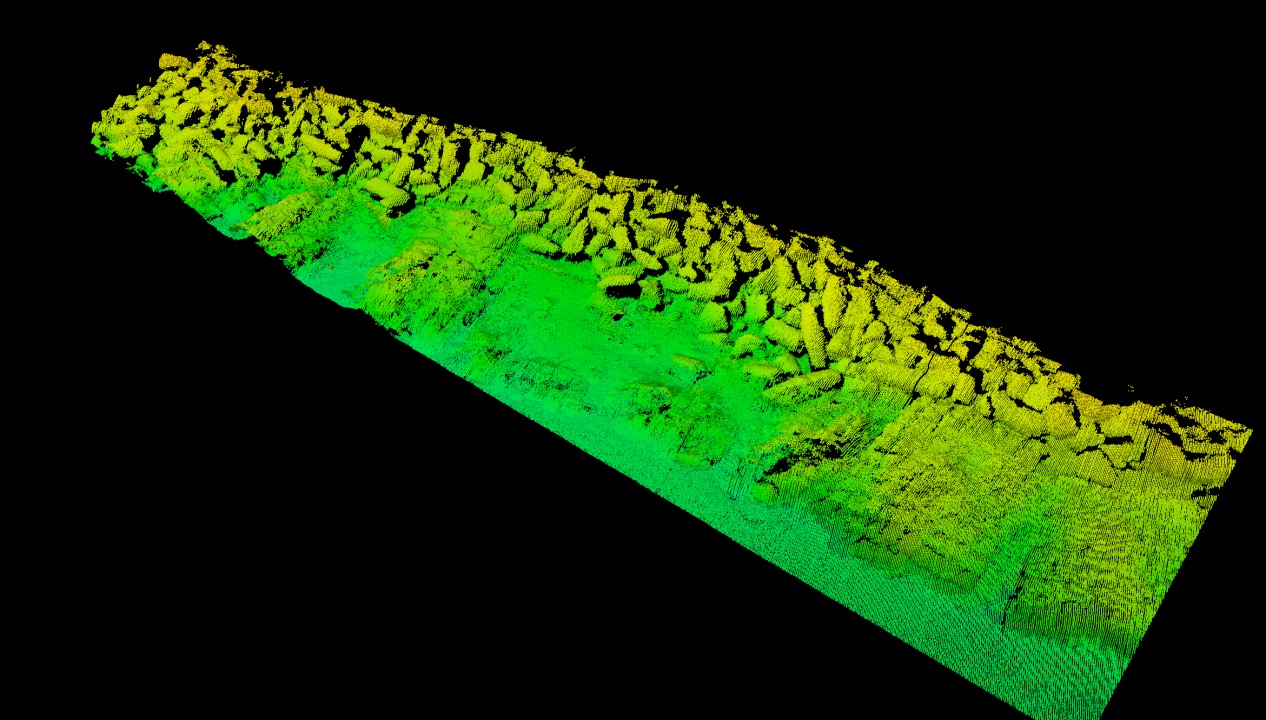

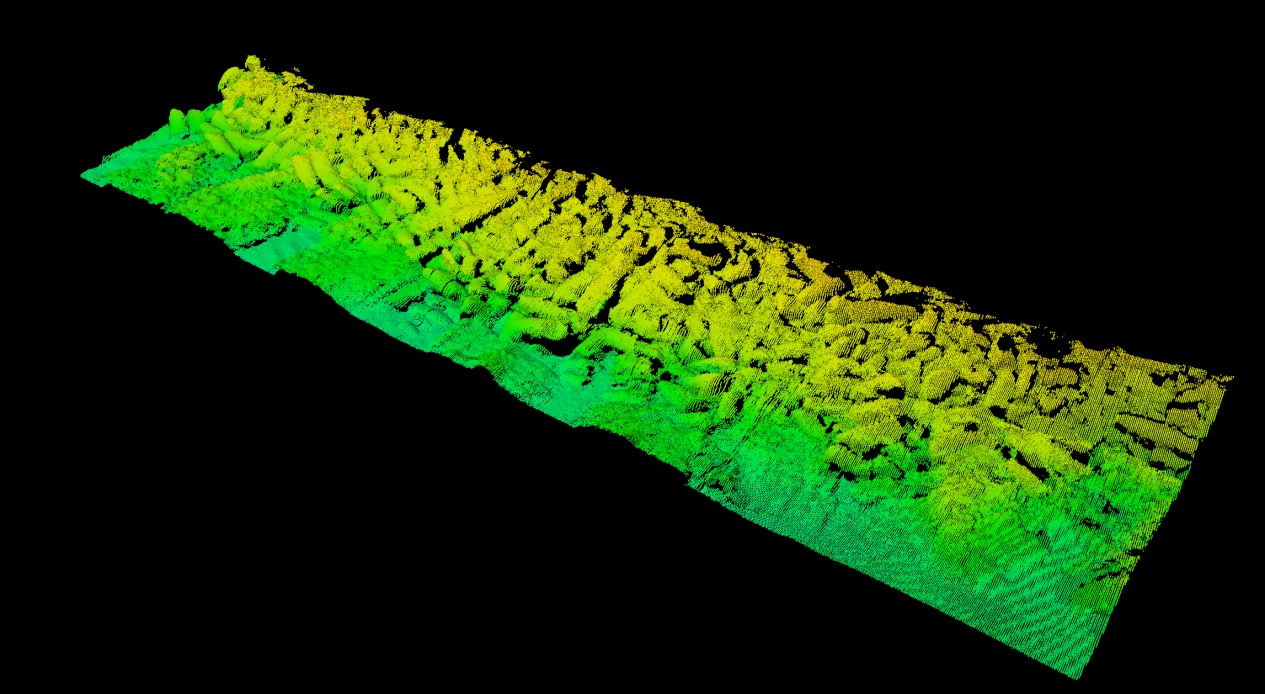

海堤边坡

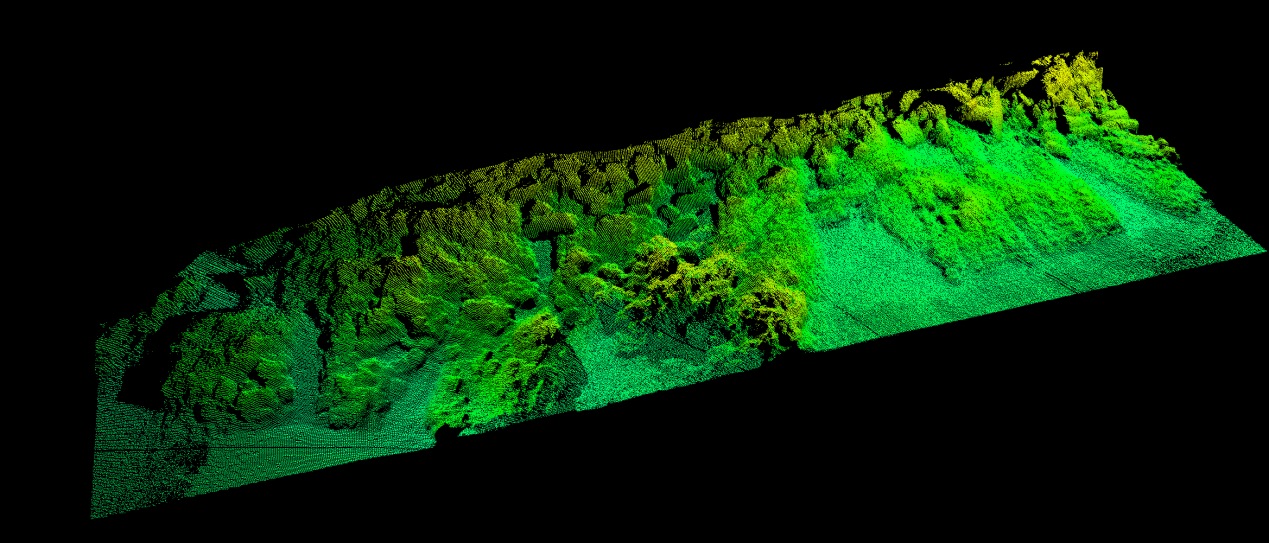

设备清晰还原出海堤边坡整体形态与水下地形起伏，地形轮廓完整、数据连续，可为海堤运维、安全监测提供精准的数据支撑。

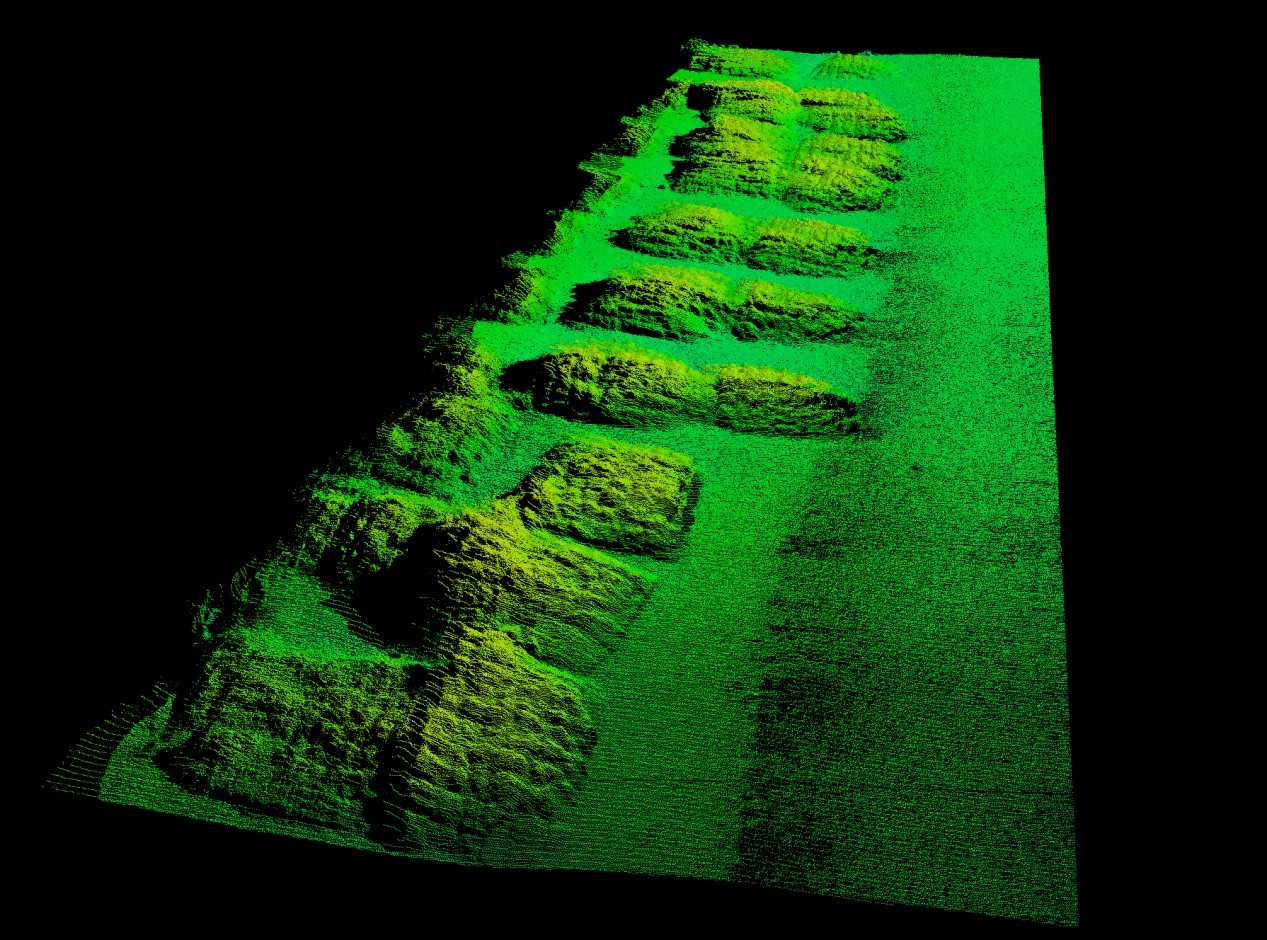

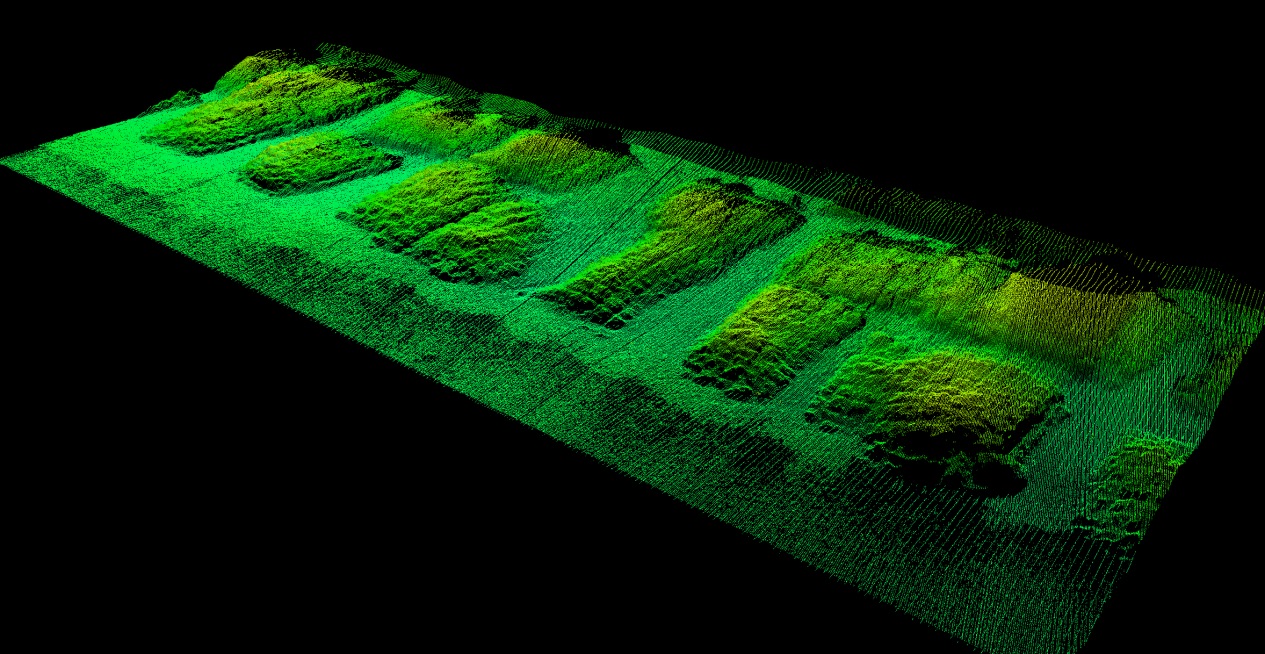

水下连锁排

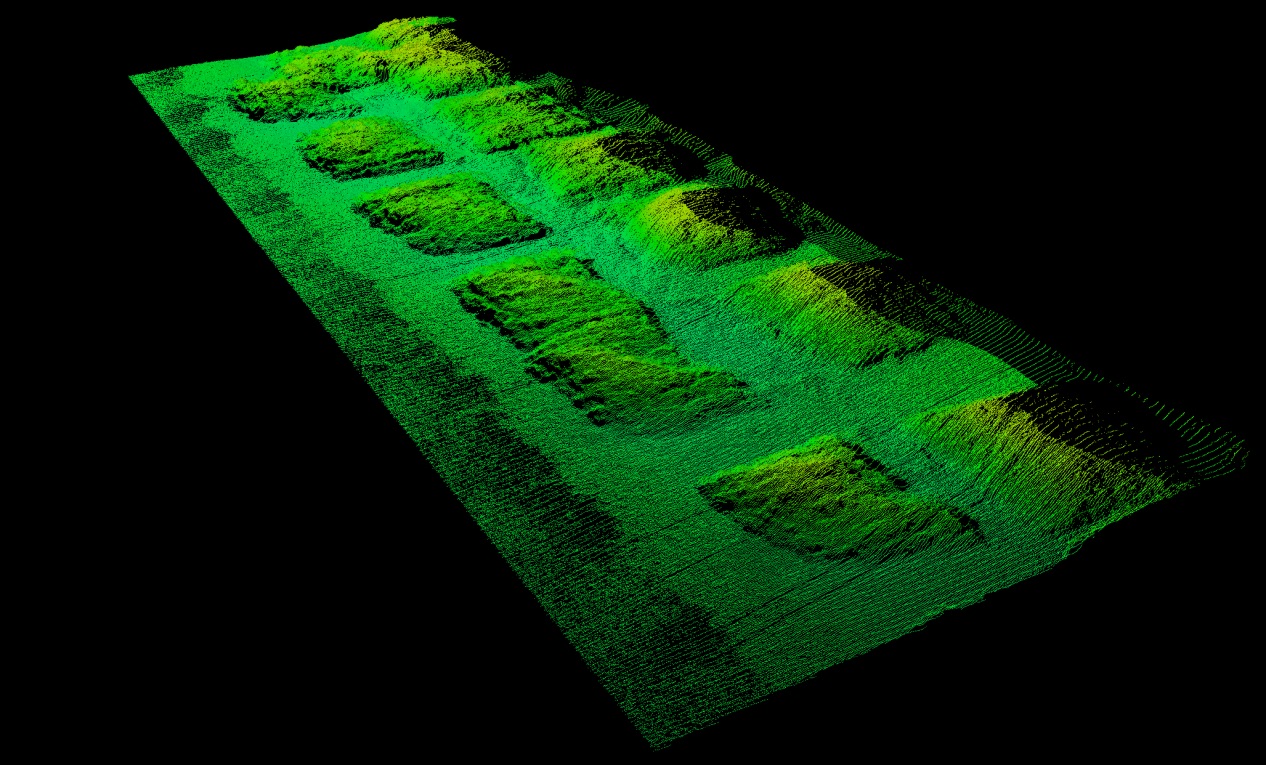

针对水下连锁排的扫测成像层次分明，构件细节清晰可辨，能够精准反映构筑物分布状态，满足水下防护设施检测要求。

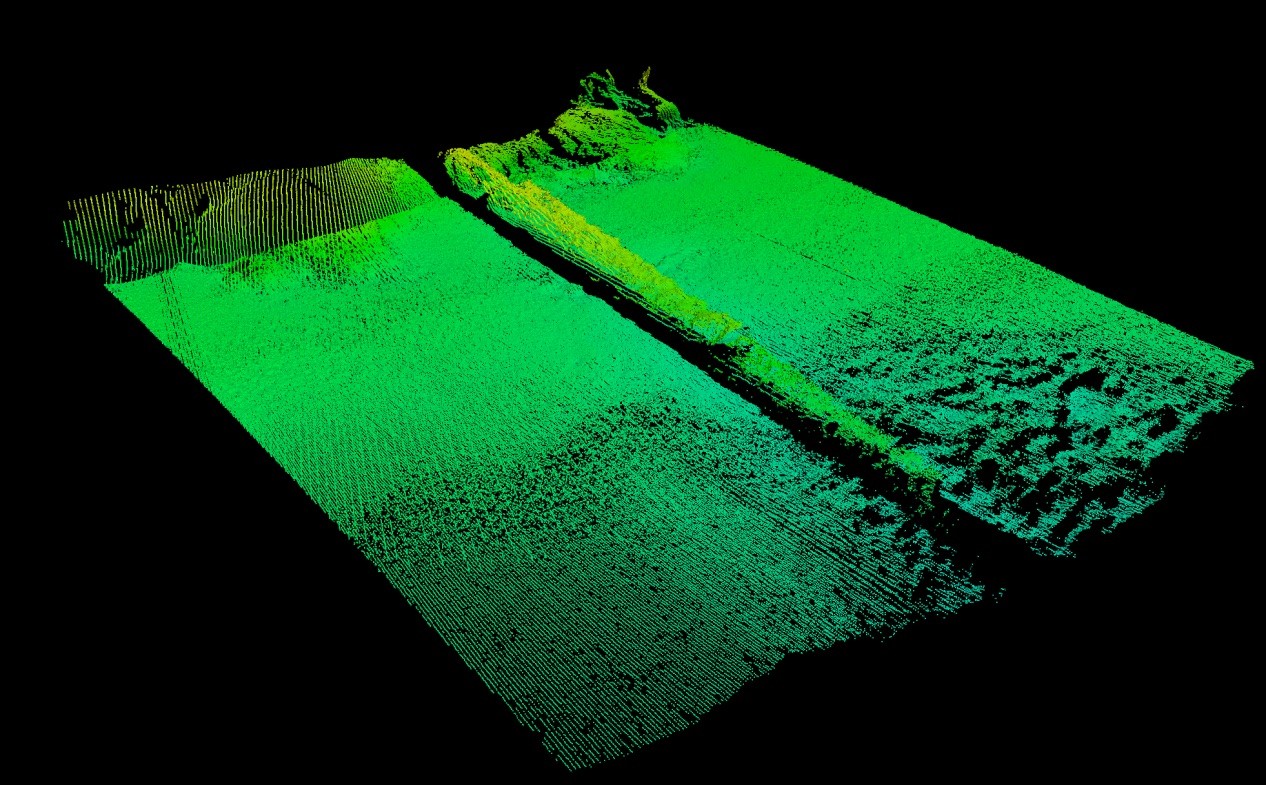

海底管道
海底管道走向、外形完整成像，边界清晰、定位精准，充分证明设备适用于海底管线巡检、隐患排查等作业场景。
从便捷运输、简易安装调试，到复杂海域稳定作业、高清数据输出，B41多波束测深仪在本次东营实地演示中表现亮眼。一体化集成设计降低现场作业门槛，轻量化机身适配多种作业载体，超高精度参数搭配稳定的运行性能，让它成为近海航道测绘、海堤监测、水下构筑物检测、海底管线巡检等场景的理想选择。
无论是传统船舶作业，还是智能化无人化平台（ASV/ROV/AUV）搭载，该款多波束测深仪都能高效胜任，为海洋测绘、水下工程作业提供强有力的技术保障。
