SeaBat® T51-R多波束测深仪
Teledyne Reson,集成惯导系统
  • 创新、频率灵活的 700-800kHz 声呐阵列,实现高达7倍水深扫测效率和超高分辨率,助您项目决策。

  • 提供灵活的350-430kHz低频,可满足传统和长量程测量需求,尽可能提高声呐使用率。

  • 自主AI Sonar Controls 功能——能让操作者关注控制声呐以外的其他任务。

  • 卓越的纯净数据,超高的数据质量,更高效的测量,更少的处理时间。

  • 3年标准质保期,让您高枕无忧。


SeaBat T51-R是SeaBat T系列产品线的新成员,基于SeaBat T50技术,分辨率是T50的四倍。SeaBat T51-R是一款创新型真800kHz声呐,能测量细节并同时实现高达7倍水深的扫测效率,真的是两全其美!


除了800kHz独特的性能,SeaBat T51-R还灵活提供了350-430kHz的低频范围,用于满足长量程的测量需求,是一款真正灵活的解决方案。


SeaBat T51配有定制的自主AI声呐控制功能,这是SeaBat的独特创新,在提供可靠数据的同时无需操作声呐,做到真正解放双手,提高测量效率,减少工作负担。



输入电压100-230VAC 50/60Hz
换能器电缆长度25m(标准长度),可选:10m, 50m或100m
温度(操作/存储)机架式声呐处理器:-5°C ~ +45°C/ -20°C~ +70°C
声呐水下单元:-2°C ~ +36°C/ -30°C~ +70°C

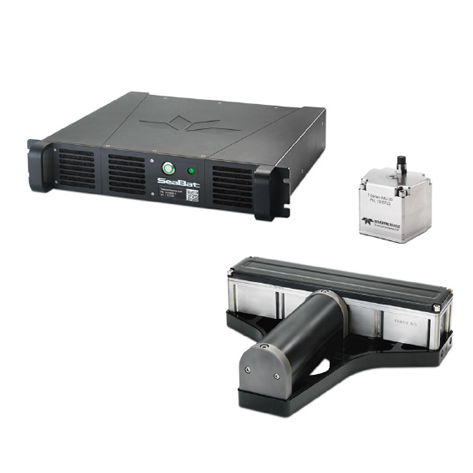

尺寸(高X宽X深mm)重量(空气/水)
T51接收阵(EM7222)102*460*90.7
8.2/3.9 kg
T51发射阵(TC2186)
86.6*93.1*2805.4/3.4 kg
机架式安装声呐处理器
*标准19英寸安装支架
88(2U)*478*46212.3-13.8 kg
Teledyne 20/30型IMU123*118*95.63.0/1.6 kg
T51声学性能350-430kHz
700-800kHz
垂直航迹波束角度0.5°
0.25°
平行航迹波束角度
0.5°
波束数量10-1024
最大扫宽10°-170°
典型作业水深(CW)200米
>85米
最大作业水深(CW)300 米
Est. >125米
典型作业水深(FM)225 米
>85米
最大作业水深(FM)350米
Est.>150米
Ping率(受量程限制)最高可达50ping/s
脉冲长度(CW)  30 – 300µs
脉冲长度(FM) 300µs – 5ms
测深分辨率6mm
耐压水深(声呐探头)50米

横摇/纵摇艏向涌浪真实涌浪
Teledyne 20型惯导0.02°0.015°5cm/5%2cm/2%
Teledyne 30型惯导0.01°0.010°5cm/5%2cm/2%

选配 POSPac MMS后处理软件。选配Fugro MarineStar®星站差分。
