Klein单波束侧扫声呐系列
侧扫声呐系列
  • 超高分辨率和远距图

  • CHIRP 和 CW 操作模式

  • 同步双频

  • 体积小,重量轻,设计简捷,易于操作及维护

  • 新的Smart Telemetry(智能遥测)功能

Klein Marine Systems公司在开发和制造高性能侧扫声呐系统方面有50多年的经验。该公司的侧扫声呐系统被视为行业内优秀的标准,客户来自世界各地的政府,海军,港口当局,测量领域,石油公司和院校。以下是该公司5款热门的单波束侧扫声呐系统。

其中,Klein公司推出了的集成单波束侧扫和缝隙填充的声呐MA-X VIEW 600。该声呐具有每侧50米的量程,可生成600kHz高清晰图像。MA-X 技术可以生成除传统侧扫声呐图形外,还可生成天底(缝隙)成像,测量时间可减少约40%。这意味着节约了40%的海上调查时间、减少了40%的燃料消耗,以及在良好天气情况下更大可能的完成调查。优越的图像质量加上超高的工作效率为您提供了高性价比解决方案。

型号特点技术参数
Klein System 3000

•  先进的信号处理和换能器获得出众的成像

•  经济效益好,价格合理

•  PC操作系统工作的Klein 声呐专用软件SonarPro®

•  体积小,重量轻,设计简捷,易于操作及维护

•  容易安装在ROV以及用户的拖体上

•  满足IHO & NOAA 测量标准

•  频率:100 kHz/500 kHz

•  波束开角:水平0.7°@ 100 kHz,0.21°@500 kHz,垂直40°

•  最大量程:600 m @ 100 kHz,150 m @ 500 kHz

•  额定深度:1500m

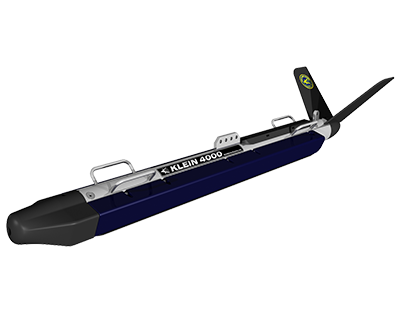

Klein System 4000

•  双频,100/400 kHz,同步操作

•  宽频CHIRP和CW声呐发射模式

•  先进的变量带宽遥测技术 (AVRBT)

•  最大深度 2000 m

•  不锈钢拖鱼配备:

•  艏向、横摇和纵摇传感器

•  压力传感器

•  拥有的Smart Telemetry(智能遥测)功能

•  100 kHz/400 kHz.双频同步操作

•  波束开角:水平1°@ 100 kHz,0.3°@400 kHz;垂直50°

•  最大量程:600 m @ 100 kHz,200 m @ 400 kHz

•  垂直航迹分辨率:9.6 cm @ 100 kHz;2.4 cm @ 400 kHz

•  额定深度:2000m

Klein System 3900

•  高分辨率和远距图像

•  重量轻,单人可操作,便携—适用于小型露天作业船

•  特定的软件功能进行目标物分析

•  完整的一体式系统,随时现场使用

•  低成本,高效操作

•  可选的双频操作(445 kHz 和 900 kHz)

•  磷光漆面

•  笔记本电脑和无线局域网兼容

  频率:445 kHz/900 kHz

  波束开角:水平0.21°@900 kHz,0.21°@445 kHz;垂直40°

  最大量程:150 m @ 445 kHz;50 m @ 900 kHz

  额定深度:200m

Klein System 4900

  同步双频

  CHIRP 和 CW 操作模式

  交流或直流电源工作

  额定深度300 m

  流体动力不锈钢拖鱼

  集成磁力仪和应答器接口

  易操作

  拥有新的Smart Telemetry(智能遥测)功能

  频率:455 kHz/900 kHz

  波束开角:水平0.3°@455 kHz,0.3° @ 900 kHz

  最大量程:200 m @ 455 kHz;75 m @ 900 kHz

  垂直航迹分辨率:2.4 cm @ 455 kHz;1.2 cm @ 900 kHz

  额定深度:300m
MA-X View 600

  完整的天底覆盖

  调查效率增加40%

  600 kHz 侧扫/850 kHz 天底

  宽带 CHIRP技术

  新的Klein BLUE技术 ,成像性能更优越

  额定深度为 300 m

  人体工程学设计,单人可完成布放

  智能遥测技术

  交流或直流电源皆可工作

  技术:单波束

  频率:600kHz(侧扫声呐)850kHz(天底MA-X)

  脉冲类型:FM CHIRP

  水平波束宽度:0.23°

  垂直波束宽度:40°

  垂直航迹分辨率:1.2cm

  最大量程(每一边):120m

  垂直波束中心:从水平面向下倾斜30°
