Teledyne Reson SeaBat T20-R
超高分辨率多波束测深仪

• 一体化,全面灵活,全面集成化测量系统

• 快速安装,结构紧凑,更小的占用空间及优化接口配置

• 卓越的纯净数据,超高的数据质量,更高效的测量,更少的处理时间

• 190至420kHz的工作频率灵活变换,在严酷的测量环境下提升扫宽性能,节省耗时成本

• 标准化背向散射功能,带来更准确、可靠及可重复的海底底质分类结果


SeaBat T20-R是SeaBat T系列产品线的新成员,根据业务需求而研发。搭配极紧凑型的机架安装声呐处理器(RSP),SeaBat T20-R为您带来卓越的测量数据,该系统方案包含了一些列强大的软件功能,价格实惠,根据您的需求可扩展功能选项。

该机架式声呐处理器可以选配行业领先的全集成惯导系统,获得精确的传感器时间同步和姿态稳定。

SeaBat T20-R适合任何类型测绘船只的快速安装,带来更小的占用空间及优化接口配置。

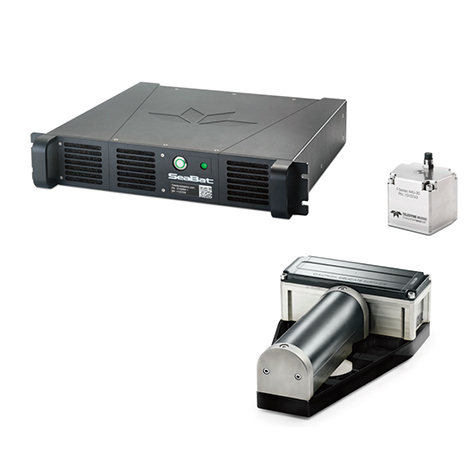

SeaBat T20-R 标准配置

机架式安装声呐处理器 (RSP)

• 简化线缆连接——更快的安装

• 选配集成INS系统——准确的时钟同步及姿态稳定

• 10m 标准线缆

• 标准19英寸2U机架

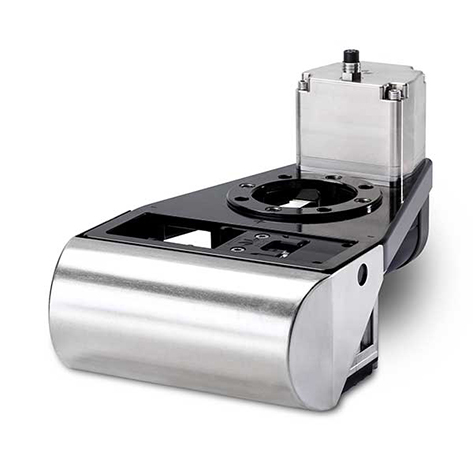

SeaBat T20 声呐探头组合

• 190 – 420kHz 宽带声呐阵

• 轻型声呐支架

• 坚固的钛合金外壳

• 水中质量低于8kg

3 年质保期

我们的硬件都经过详细质量测试以满足严苛的标准。拥

有我们的全套售后系统支持及3年质保期,可以确保

SeaBat T20-R不会让您失望。


输入电压100-230VAC 50/60Hz
换能器电缆长度10m(标准长度),可选:25m, 50m或100m
温度(操作/存储)机架式声呐处理器:-5°C ~ +45°C/ -20°C~ +65°C

尺寸(高X宽X深mm)重量(空气/水)
T20接收阵(EM7219)102*254*123
5.0/4.2 kg
T20发射阵(TC2181)
86.6*93.1*2805.4/3.4 kg
机架式安装声呐处理器
*标准19英寸安装支架
88(2U)*478*46212.3-13.8 kg
Teledyne 20/30型IMU123*118*95.63.0/1.6 kg
T20声学性能400kHz
200kHz
垂直航迹波束角度1°(中央)2°(中央)
平行航迹波束角度
波束数量10-512
最大扫宽等距模式10°-140°,等角模式10°-165°
典型作业水深(CW)0.5-150米0.5-375米
最大作业水深(CW)250米550米
典型作业水深(FM)0.5-180米0.5-450米
最大作业水深(FM)300米575米
Ping率(受量程限制)最高可达50ping/s
脉冲长度(CW)  15 – 300µs
脉冲长度(FM) 300µs – 10ms
测深分辨率6mm
耐压水深(声呐探头)50米

横摇/纵摇艏向涌浪真实涌浪
Teledyne 20型惯导0.02°0.015°5cm/5% 2cm/2%
Teledyne 30型惯导0.01°0.010°5cm/5% 2cm/2%
