Teledyne Reson SeaBat T20-P
便携式多波束测深系统

产品特性

  • 小片数据及侧扫数据

  • 完整水柱数据

  • 跟踪者 — 强大的全自动控制工具

  • SeaBat 用户图形界面,运行于用户自备的笔记本电脑或台式机上

  • 可配置波束形成器 — 定制您的解决方案

可选特性

  • X-Range — 增加量程并提高抗噪能力

  • 多点探测-对复杂地形及水柱中目标物进行更多细节捕捉

  • FlexMode — 灵活模式,按您的需要增加局部数据密度

  • 多点检测 — 提高对复杂及细小目标物的探测能力

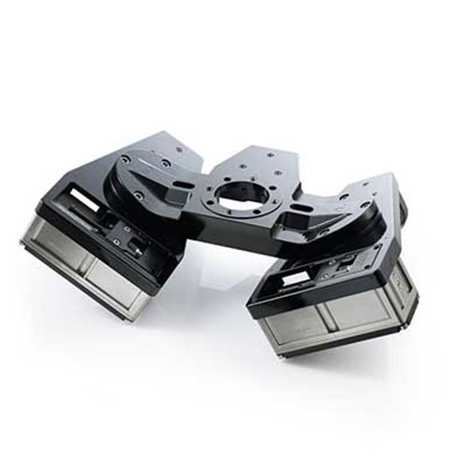

  • 全Ping率双探头 — 超大扫宽,一体化用户图形界面

  • 管线探测及跟踪 — SeaBat的独有功能,管线探测的理想方案



T20-P是众多优秀SeaBat系列中的新成员,使用全新的硬件设计,并可根据您业务的需要进行扩展,高度便携的防水系统配置,使T20-P更加适用于小型调查平台。便携式声纳处理器极大地提高了系统灵活性,同时丝毫没有牺牲数据质量。

该系统提供的解决方案包含一系列强大且价格实惠的功能软件包,并可根据您的需求加以扩展。

T20-P能够提供坚实可靠的空运箱,且总重量及尺寸符合商务航班的机场安检要求,单人即可携带。



T20-P 标准配置

便携式声纳处理器:

• 减少了线缆接口数量 — 节省装卸时间

• 单点精确传感器时间标记

• IP54防水等级

• 室外可接24V直流

• 室内可接110-230V交流

• 水下单元线缆长度10m

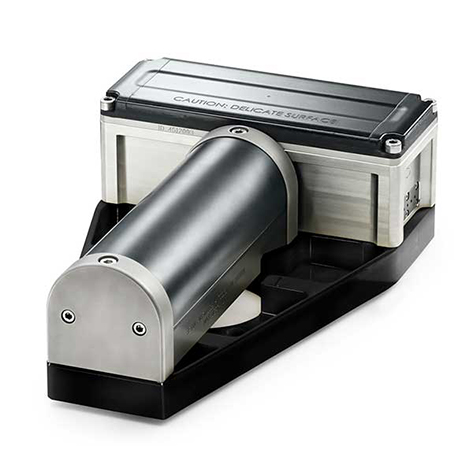

T20 1°x 1°声纳探头组合

• 200-400kHz宽带换能器

• 坚固可靠钛合金外壳

• 水中重量小于8kg


输入电压24VDC 或 100-230VAC 50/60Hz
功耗 (标准/峰值)200W / 300W
防护等级防水(IP54)
换能器线缆长度10m(标准),25m,50m(可选)
温度(工作/存储)便携式声纳处理器-2°C 至 +40°C / -30°C 至 +55°C

声纳水下单元-2°C 至 +30°C / -30°C 至 +55°C

高X宽X长(mm)重量(空气/水中)
T20接收换能器 (EM7219)102*254*1235.0kg/4.2kg
T20 发射换能器 (TC2181)86.6*93.1*2805.4kg/3.4kg
便携式声纳处理器131*424*379
14kg
T20声学性能400kHz(最高频率)200kHz(最低频率)
垂直航迹波束宽度(标称值)1.1° (中央) 2.2° (中央)
平行航迹波束宽度(标称值) 1.1°2.2°
波束数最高512个,最低10个
扫宽 (最高)140° (165°)140°
测深范围(标准)0.5-150 米0.5-400 米
最大量程范围500 米
Ping 率 (受量程影响)高达50 ping/秒
脉宽 (CW模式)30 – 300μs
脉宽 (FM模式)300μs – 10ms
水深分辨率6mm
耐压等级 (声纳探头)50m
