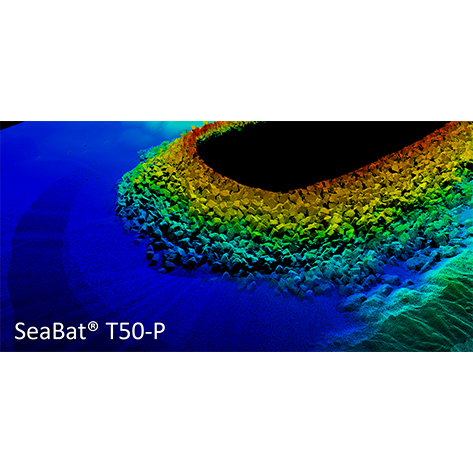

Teledyne Reson SeaBat T50-P
便携式多波束测深系统

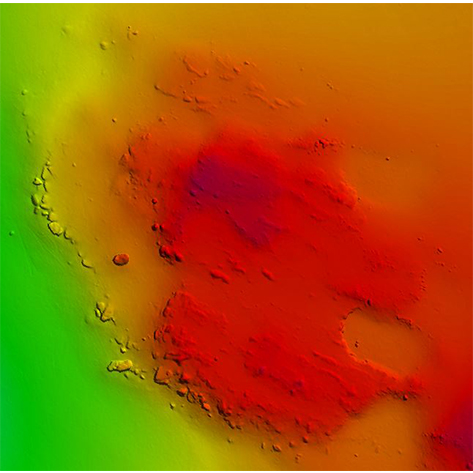

  • 卓越的纯净数据,超高的数据质量,更高效的测量,更少的处理时间

  • 190至420kHz的工作频率灵活变换,在严酷的测量环境下提升扫宽表现,节省耗时成本

  • 特别适合小型船只的快速安装,结构紧凑,更小的占用空间及优化接口配置

  • 使用智能压缩算法的水柱数据采集功能,有效减少数据体积

SeaBat T50-P是一套高度集成化多频率的声呐系统,安装便捷,作业方便。系统包含:

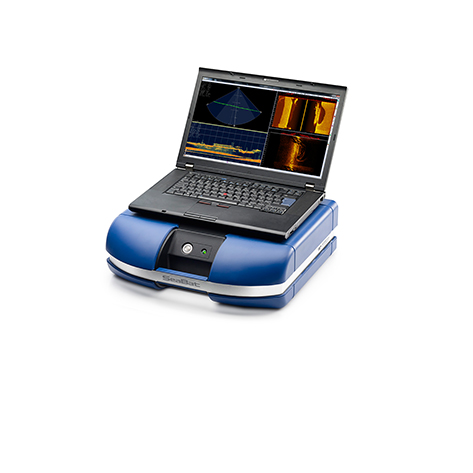

  • 便携声呐处理器 (PSP). PSP是一台强大的声呐处理器,简化了线缆连接,便于设备快速安装布置。它可以用于声呐、传感器数据以及准确时钟同步的单点连接,它可以通过标准以太网连接到测绘使用的台式机或笔记本电脑上。PSP防水等级为IP54,可以使用24V直流或110-230V交流电。

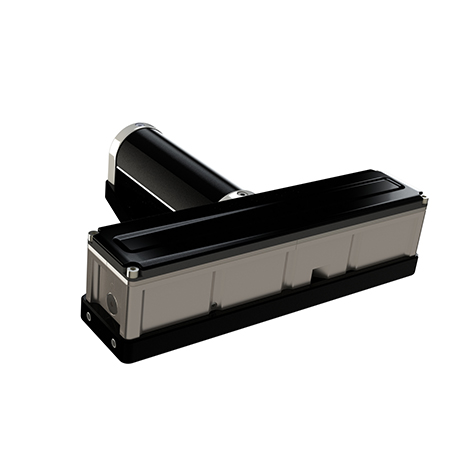

  • TC2181单宽频发射换能器

  • EM7218单宽频接收换能器

  • 标准25米换能器电缆(10m,50m,100m选配)

  • 声呐操控用户界面(Sonar UI)可以和水道测量数据采集软件在测绘台式机或笔记本上一起运行


声呐数据可以通过四个串口或以太网线连接到SeaBat T50-P系统里。注意艏向数据并不限于特定的串口,它可以通过姿态或定位串口接入系统。


技术指标

SeaBat T50-P

频率

最大420kHz; 最小190kHz10kHz步长可调节

垂直航迹接收波束角度 (额定值)

0.5° (400kHz); 1°   (200kHz)

沿航迹发射波束角度

(额定值)

1° (400kHz); 2° (200kHz)

最大ping

50 pings/sec

脉冲类型

CW FM

脉冲长度

15-300µs (CW);   300µs-10ms (FM)

波束数量

512

最大扫宽角度

等距模式下150°; 等角模式下165°

测深分辨率

6mm

数据输出

测深,小片数据,侧扫,水体背向散射,压缩水体,标准化背向散射,7k数据格式,千兆以太网

电源要求

24V直流或100-230VAC   50/60Hz

通常150W;最高300W

换能器电缆长度

标准25m

可选10m, 50m, and 100m

系统耐压深度

50m

工作温度

机架式声呐处理器: -5°C to   +45°C

声呐换能器: -2°C to +36°C

存储温度

机架式声呐处理器: -30°C to   +70°C

声呐换能器: -30°C to +55°C
